Tira de NeoPixel slim DIY con chispa (1 / 9 paso)

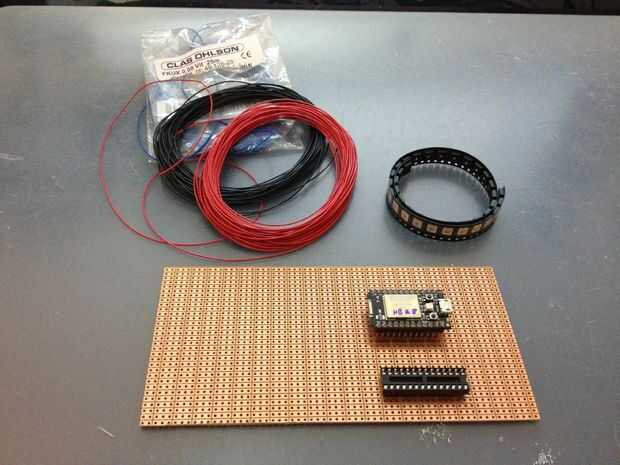

Paso 1: Lo que se necesita

  • Núcleo de la chispa
  • Perfboard de tipo fácilmente cortado (pertinax, tipo amarronado. Glasfiber es difícil de cortar) - los pads de 3 agujeros prefiero para las tiras de LED y patrón de línea completa para el diminuto escudo del núcleo de la chispa, pero lo que nunca te tipo prefieren probablemente hará.
  • Cables con 3 colores diferentes - usé FKUX 0,08 de Clas Ohlson nr 49.126-25 cables
  • Soldador, el cable y bomba de desoldar. Prefiero el tipo de plomo es mucho más fácil conseguir una conexión buena. Yo no lo hacen para ganarse la vida y no incluso soldar una vez al mes, por lo que no tengo miedo de morir de envenenamiento por plomo, sin embargo de soldadura debe realizarse siempre en un área bien ventilada o bajo una campana de humos.
  • ws2812b 5050 (tipo perno 4)
  • Condensadores de 0.1uF (100nF)
  • Resistencias (2 * 10K, 1 * 4.7K, 1 * 270 ohmios)
  • Bc547 o equivalente de pequeña señal NPN transistor
  • Tipo de zócalo barato
  • Olfa sharp cuchillo (o algo parecido)
  • Regla o algo recto y sólido para ayudar a perfboard de corte de metal
  • Multimetro con probador de continuidad para la comprobación de cortocircuitos
  • Lupe o lupa
  • Hoja de datos de AdaFruit ws2812b NeoPixel
  • Pinout del núcleo de la chispa
