Paso 3: Agregar pixeles

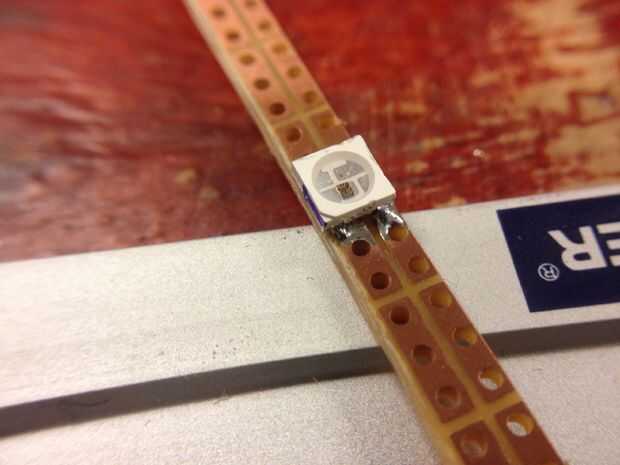

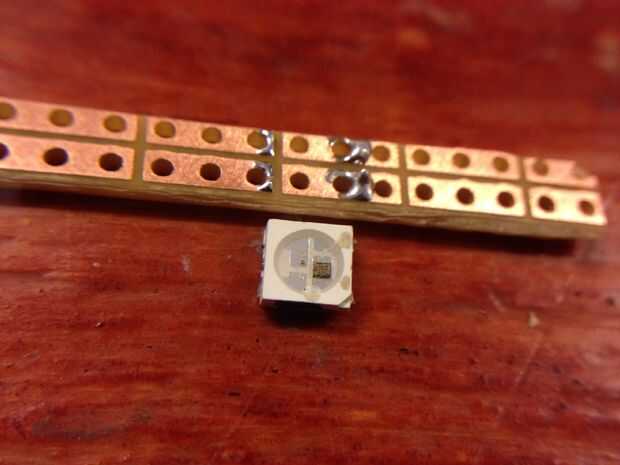

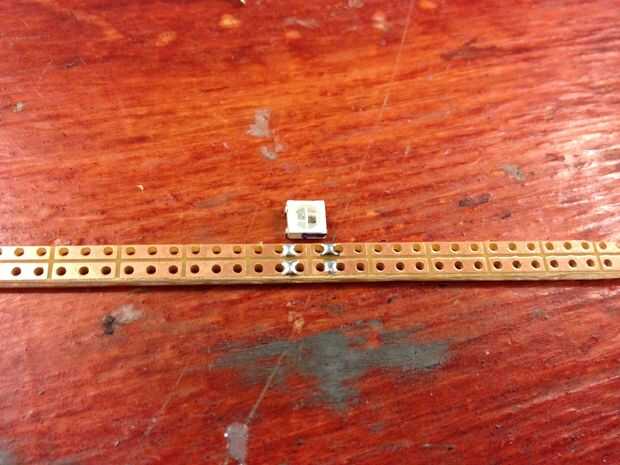

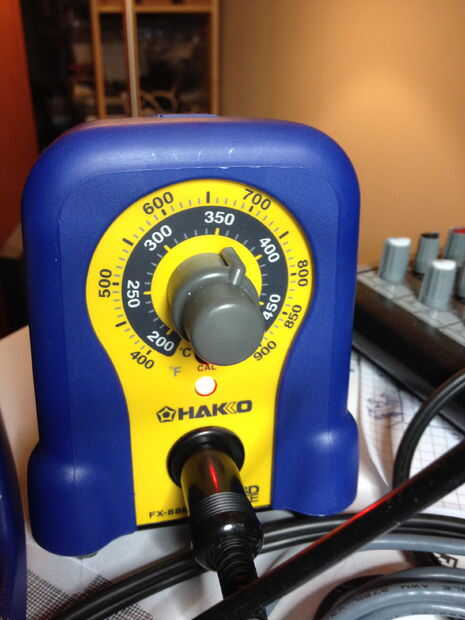

En la preparación de la tira de perfboard, uso el soldador para aplicar soldadura a los 4 puntos que usted desea montar el chip. Esto ayuda a la conductividad de calor y permitir que la soldadura fluya por debajo de la viruta mientras que cuidadosamente calor los pernos chip´s de lado. Tener cuidado de buscar la marca de la muesca triangular en la esquina del chip. Esto indica la orientación de chip´s!

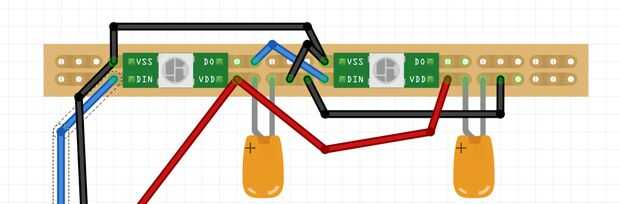

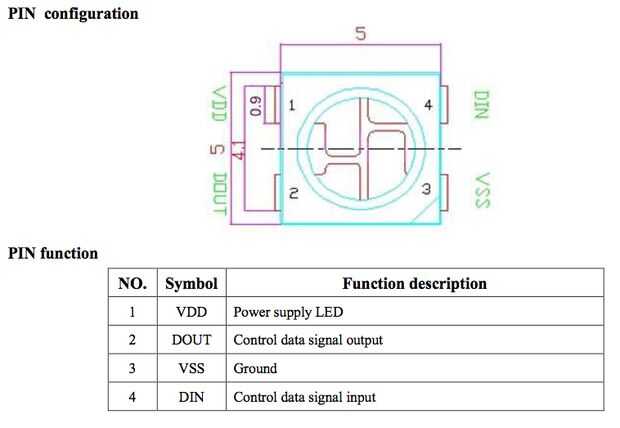

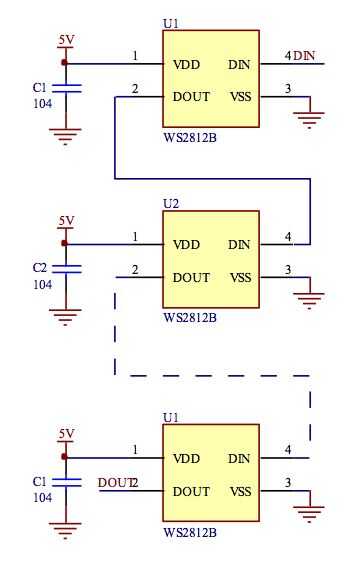

Es más fácil conectar las fichas de izquierda a derecha si están boca abajo en comparación con la hoja de datos, como datos de salida (DO) y es a la derecha del chip y puede conectar con el siguiente chip más lejos a la derecha datos en (DI) en el lado izquierdo. Fritzing dibujo de la ws2812b en el modo tablero está invertida, por lo le da alguna pista a lo que es más fácil. Como debemos conectar todo con hilos más adelante, deje espacio para ésos en la soldadura. Los agujeros en el perfboard son suficientemente amplio como para llevar dos cables a la vez si es necesario.
Más tarde, cuando las fichas se monta con los cables de alimentación a la izquierda, el primer LED a la izquierda será #0.

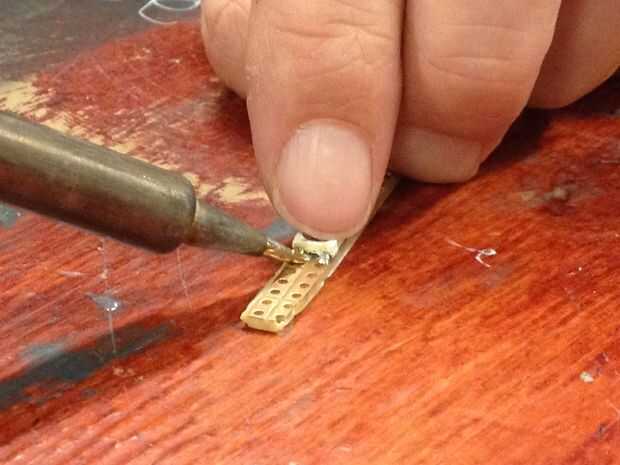

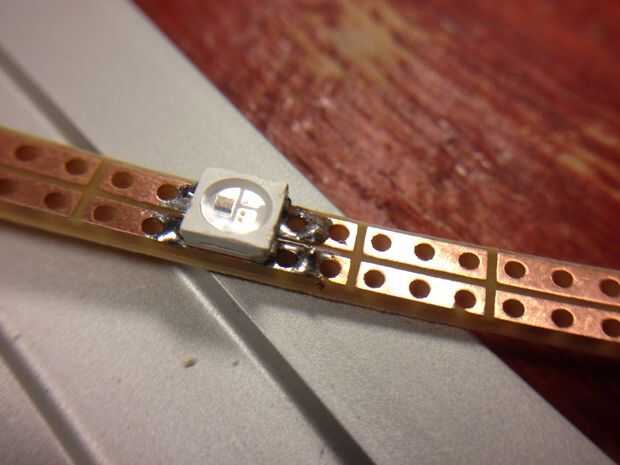

Mantenga pulsada la tira viruta y perfboard con dos dedos y caliente la soldadura desde el lado. Para ello en el primer pin, para hacer palillo, luego enderezar el chip y otro de soldadura. Alternar entre el par de pines hasta que el chip haya bajado tan cerca de la Junta como sea posible. Repita en el otro lado.

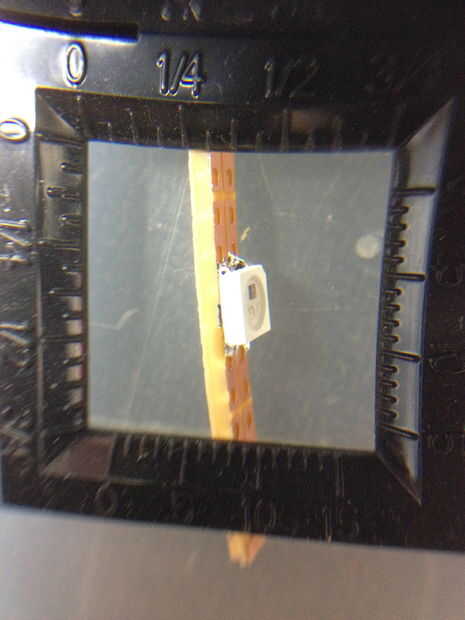

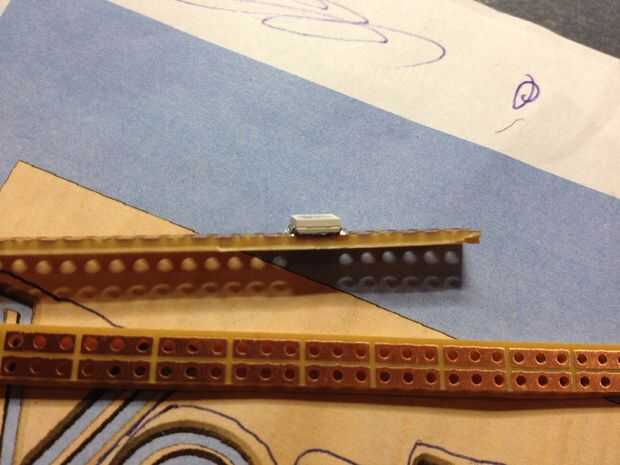

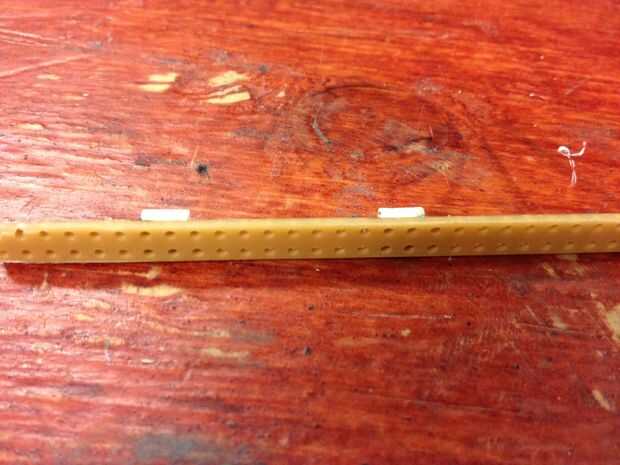

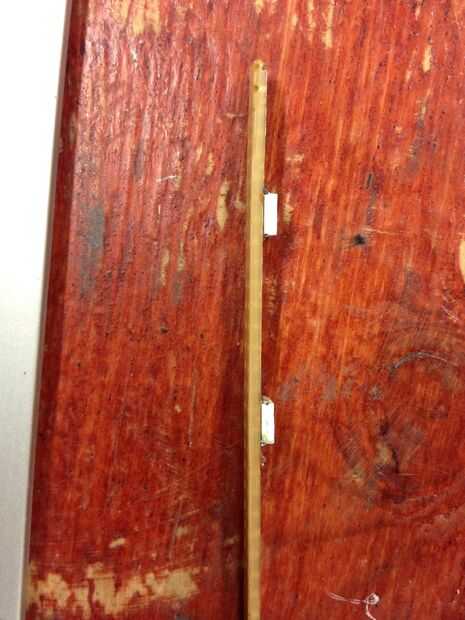

El truco es hacer presión en el chip mientras se calienta la soldadura, hasta que la viruta disminuye hacia abajo sobre el tablero. Utilice las uñas para prensa y calor al mismo tiempo evitando los dedos quemados. No exagere y derretir el chip. Unos instantes en cada perno deben ser suficiente, ya que la soldadura se flujo y cubrir las pistas.
Práctica hace la perfección... :)
