Paso 2: Conceptos básicos de protoboard

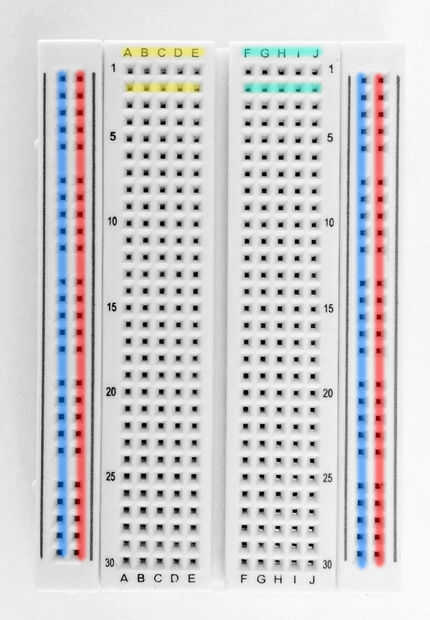

Breadboards son increíblemente útiles al construir circuitos. Ayudan a mantener todos sus componentes organizan y establecidos de una manera lógica. También hacen fácil confirmar que los cables de la derecha realizan las conexiones a los cables de componente apropiado. Si nunca has trabajado con un protoboard antes, voy a explicar el diseño de la conexión interna con el diagrama de arriba:

El a ambos lados de la placa hay dos columnas, por los puntos azules y rojos. Estas columnas permiten al usuario tener una alimentación común y tierra para componentes no importa donde se colocan en el tablero. Si el componente se coloca en A1 o J30, una energía común y conexión a tierra sólo será a poca distancia. Todos los agujeros están conectados verticalmente, por lo que si ha conectado su tierra (o poder si sintieras tan inclinado) a la izquierda o columna de la derecha más azul, el terreno común se extendería desde la columna de la posición 1 hasta 30. Sin embargo, los lados izquierdo y derecho no están conectadas, así que si querías ambas columnas azul tierra necesita hacer dos conexiones independientes a cada lado.

Filas A-E y F-J son donde se colocarán los componentes. Esta parte de la Junta también está dividida entre la izquierda y la derecha sobre el centro del tablero. Si un alambre se coloca en A1, que se llevan a través de E1 y parar en la brecha del centro. Si se coloca un alambre en la F1 que llevará a cargo por J1. No tienes que empezar en la posicion 1 cada vez que sea. Si usted realiza una conexión en C1 por ejemplo, A1, B1, D1 y E1 todas tienen la misma carga.

TL; DR.
Las primeras columnas azules y rojas con dos y dos últimos comparten una conexión vertical.
A-E compartir una conexión horizontal
F-J comparten una conexión horizontal
Conexiones A-E y F J conexiones no son puente en el centro.
