Tira reactiva de LED de sonido (8 / 9 paso)

Paso 8: cableado

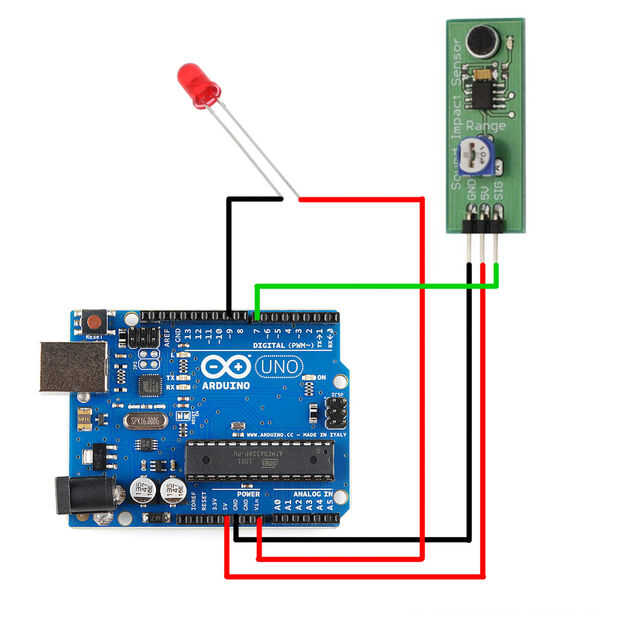

Ahora es el momento de conectar tu proyecto! El siguiente diagrama muestra todas las conexiones. Estas son las conexiones directas por simplicidad, el número de alambres en su proyecto actual puede variar ya que va a usar un protoboard y literalmente conexión cable a cable.

* explicación
Sensor de sonido de paralaje:
Tierra > GND de Arduino
5V > 5V de Arduino
SIG > Pin Digital 7 en Arduino

LED:
Ánodo (+ extremo largo) > Vin en Arduino
Cátodo (-, extremo corto) > pin PWM 9 de Arduino
* Tiras de LED generalmente tienen dos cables en un extremo, negro (tierra) y rojo (energía), que hace las cosas bastante fáciles de alambre.

Utilizar el adaptador de pared de 9 voltios para alimentar el Arduino (enchufe en el componente negro en la parte inferior izquierda de la Arduino)
