Tirarlos para arriba el juego con Wiimotes y neumática (1 / 11 paso)

Paso 1: Crear los objetivos

• Motor neumático de amortiguación (~ $35): https://estore.industrialcontrolsonline.com/default.aspx?page=item+detail&itemcode=MP909D1441
• Soporte: http://customer.honeywell.com/honeywell/productinfo.aspx/14003640-001
• Acoplamiento neumático y soporte: (lo sentimos, consiguió a través de un amigo y no puede encontrar un enlace adecuado)
• madera de 2 x 2 para el marco
• 1 x 2" madera para apoyar la silueta
• Soportes en L para crear una bisagra
• Tablero de base de espuma negra de la silueta del blanco
• Madera de repuesto (trim funciona muy bien) para mantener la silueta en lugar
• Impresión de cara de Forajido
• Tornillos para madera

Pasos:

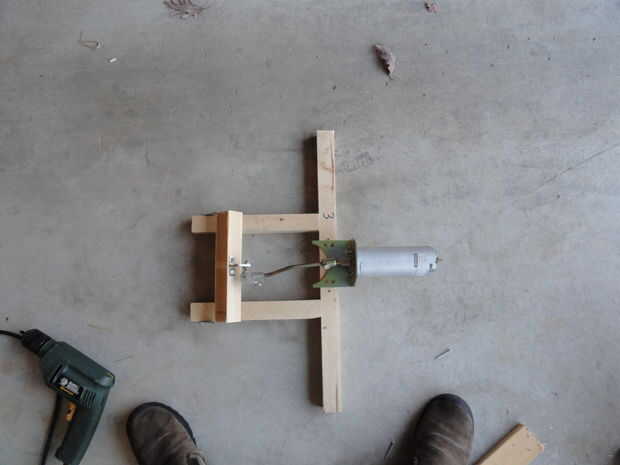

1. Crear un marco H base con 2x2s. Las dimensiones son aproximadamente 1' x 2' (ver imagen).

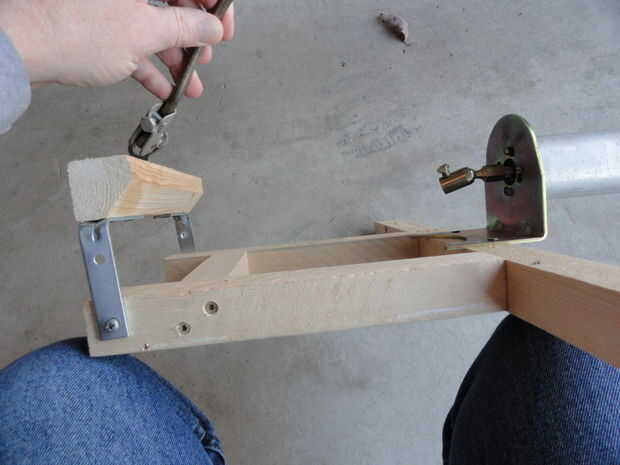

2. Usando soportes L, coloque un 2 x 2 que es apenas suficiente para salvar el soporte 2x2s (ver imagen). Asegúrese de que gira libremente
3. Instale el soporte de la 2' sección de 2 x 2, con el fin de vinculación hacia el lado de las bisagras del marco de la

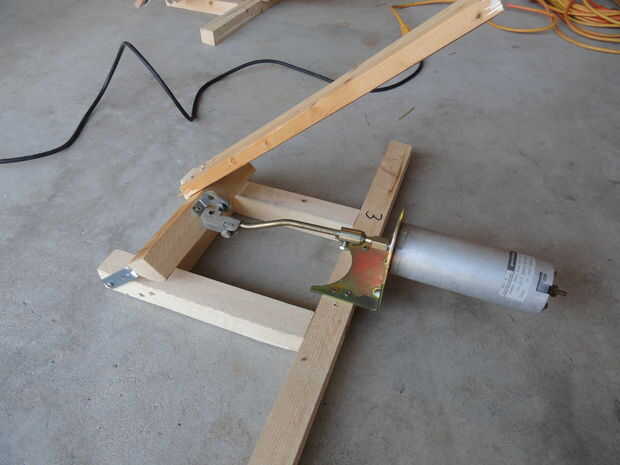

4. Conecte el motor amortiguador al soporte.

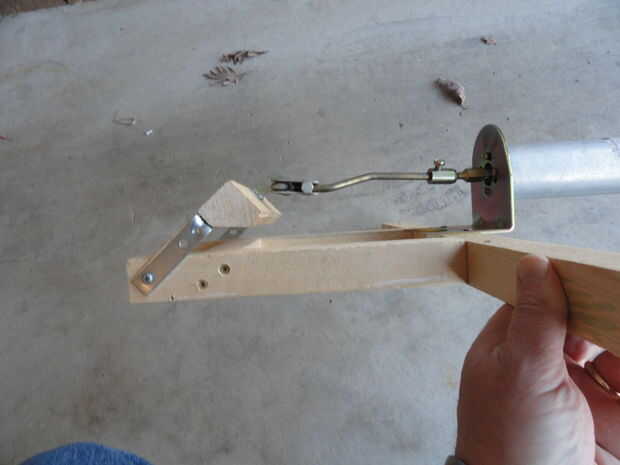

5. Fije el soporte y el acoplamiento a la 2 x 2 con bisagras y amortiguador neumático

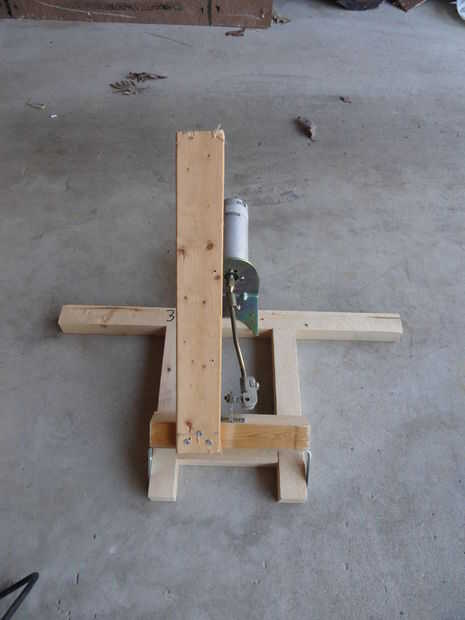

6. Conectar un 1x2.5 (aproximadamente 1.5 pies de largo) con el batiente 2 x 2 (ver imagen)

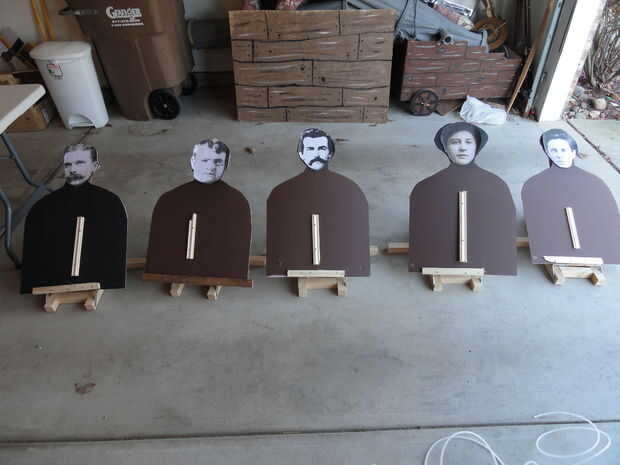

7. Recortar una silueta de la Junta de núcleo de espuma
8. Imprime a la cabeza de un verdadero salvaje oeste fuera de la ley y péguelo a la silueta. Aquí es un ejemplo para usar:

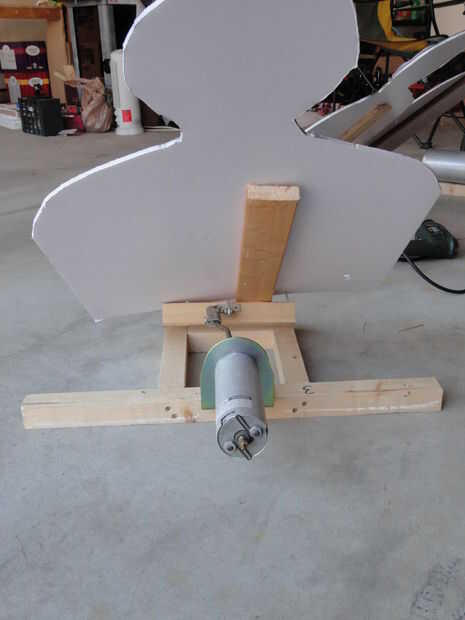

9. Coloque la silueta en el 2 x 2 con bisagras con tornillos para madera montados a través de ajuste. El recorte ayuda a mantener la base de la espuma de desgarre de los tornillos cuando los objetivos pop hacia arriba y hacia abajo.

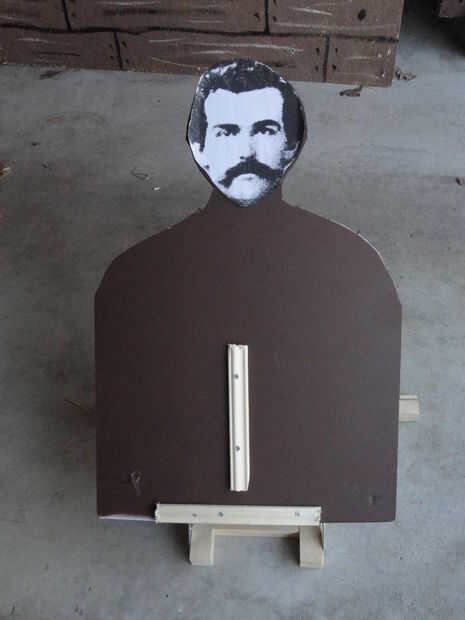

10. Sujete la parte superior de la silueta mediante ajuste y tornillos a la madera añejada en el paso 6 anterior.
