Tiras de LED de DMX (11 / 14 paso)

Paso 11: Probarlo

La placa ya está completa y listo para su primera prueba corre a.

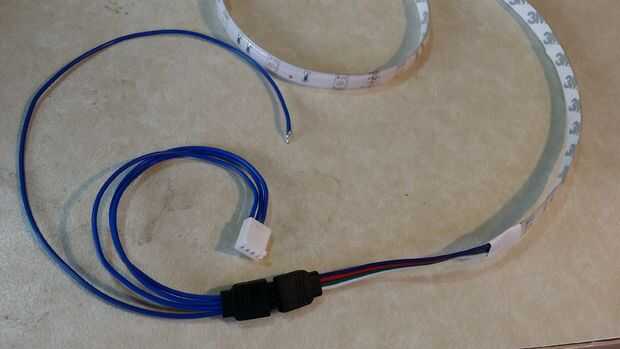

Conectar los suministros de 5V y 12V y una pequeña sección de la tira del LED a la tarjeta y ejecutar el archivo output_test . Usé un rollo completo - consiguió bastante caliente y derretido el carrete fue por lo que no lo hacen. Debe flash rojo, verde, azul, blanco. Si hay cualquier salida no funciona, compruebe su soldadura y esquemas vuelva a intentarlo.

Si todas las salidas función correctamente, flash el bosquejo final_code y conectar tu DMX. Activar y enviar algunos valores DMX. Que verá sus LEDs haciendo lo que quiere de ellos.


Solución de problemas:

Trate de parpadear un bosquejo que elimina el DMX como output_test. Si todas las salidas funcionan como se esperaba, es un tema de dmx - vea a continuación algunas ideas reducir aún más el problema.

-ICs todos tienen poder de 5V.

-Empalmes de la soldadura en seco. He encontrado que tengo esporádico intermitente en una unidad después de correr durante más de 2 horas. Resultó ser una junta seca en uno de los registros de cambio.

-Tontos errores de código, esquema o construcción incluyendo orientación de componente.

-Comprobar PCB rastros son todos finos usando un probador de continuidad.

Si la unidad sigue sin funcionar, Compruebe la hoja de datos de cada componente. Asegurar que las tienes conectado correctamente, alimentado con la tensión correcta y todos los pines de E/S están conectados correctamente. Volviendo a la placa puede ser útil. Usted también puede tener un componente defectuoso - pero esto es poco probable a menos que se ha suministrado un voltaje incorrecto a él.

Solución de problemas de DMX:

-Asegúrese de que la dirección DMX es correcta. Si has añadido un método de entrar en una dirección (por ejemplo. DIP switches), intente eludir este duro codificando un valor en su bosquejo.

-Polaridad DMX - intente cambiar pines 2 & 3.

-Comprobar MAX485 tiene poder y está conectado correctamente.

-Trate de pasar por OK1. Si este es el problema, asegúrese de que OK1 esté conectado correctamente.

-Comprobar la fuente DMX con un accesorio conocido del trabajo.
