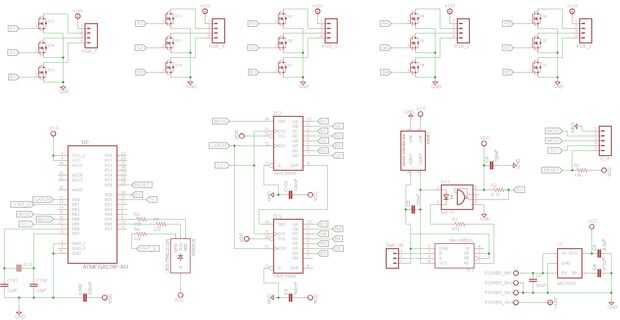

Paso 3: Diseño esquemático
Usé el águila para diseñar el esquema y PCB para este proyecto. Esta es la primera vez que lo he usado así que Youtube fue muy útil. No entro en los detalles ya que no es el propósito de este Instructable.
Mi proceso de diseño:
Quería la junta al ser tan compacta como sea posible que abandonó el Arduino y utiliza un ATMega328p (el procesador de un Arduino Nano) con los componentes mínimos pelados requeridos como punto de partida.
A continuación he añadido los componentes del receptor DMX. Esto incluye el convertidor DC-DC y un aislador óptico. Quitando éstos y conectarse el MAX485 directamente el arduino funcionará bien para probar pero recomendaría para el diseño final proteger el dispositivo y otros en la línea DMX de sobretensiones.
Los componentes finales son los registros de cambio de 74HC595C y FETs. Usé 2 x 74HC595Cs que permitiría a un total de 16 salidas (necesito 5 x RGB = 15 total).
También puse un cap 100nF cada IC, un cap de 10uF en la entrada de 5V y un regulador de potencia de 5V con las tapas recomendadas.
Más salidas:
Cambio más registros se pueden agregar si es necesario. Tenga en cuenta que este utilizará más ciclos de procesamiento y puede causar problemas. Usted puede reducir la frecuencia de actualización para contrarrestar esto pero no cae que muy por debajo de 50Hz o se puede empezar a parpadear. En la Página Web de Elco Jacobs, que tiene una calculadora para determinar el uso de recursos.
Selección de direcciones:
No necesito cambiar la dirección una vez que estas se construyen por lo que ninguna selección de direcciones en mi diseño. Hay montones de entradas Arduino disponibles así que fácilmente podría agregar un interruptor dip 10 para esto si se desea.
Fusibles:
Recomiendo agregar un fusible smd a cada salida. Ver el último paso por qué.
Paquete de cristal:
Cambiar el cristal de un tipo diferente - probablemente a través del orificio. El paquete que elegí fue extremadamente duro para soldadura de mano.
