Paso 5: Placa prototipo
Hice este paso en combinación con el diseño esquemático y paso de programación.

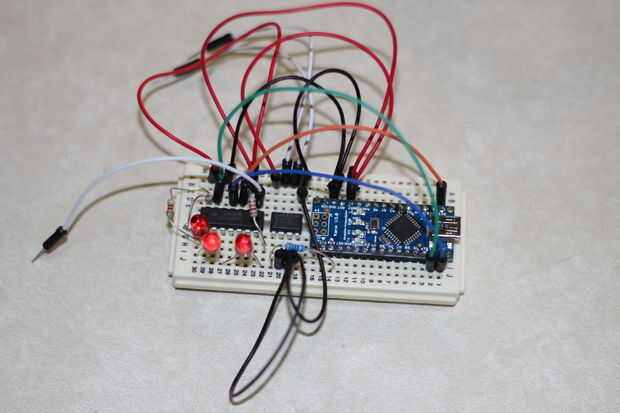

Nota que la foto no es la unidad de - puede ser incorrecta como no probarlo. Me olvidé de tomar una foto de ella por lo que rápidamente poner detrás junto. Mi tablero de pan grande está en uso por otro proyecto que es por eso su tan estrecho.
Conecte todos los componentes en un protoboard según tu esquema. Usted necesitará componentes por-agujero aquí que tal vez necesite hacer algunas sustituciones si usted ha utilizado el SMD en su diseño ya que tengo.
Mi sustituciones:
-Arduino Nano en lugar de un pelado p 328 para facilidad de uso en el tablero de pan.
-LEDs de color rojo estándar en lugar de tiras RGB y FETs. También sólo usé unos LEDs para mantener a raya a espagueti de cable jumper. Se ha cambiado que los puentes atados para testear todas las salidas de la salida.
-No hay circuito de aislamiento de DMX para hacer las cosas un poco más simple ya que ya han utilizado el mismo circuito de antes y lo saben funciona.
Programar y probar:
Flash tu bosquejo a tu Arduino y probar todo. Si todo funciona como se esperaba, puede empezar en su PCB.
También puede utilizar este prototipo para añadir o cambiar cualquier programación mientras espera su PCB para llegar.
