Paso 6: Diseño de PCB
Una vez más, no voy a explicar cómo utilizar Eagle ya que hay un montón de brillantes tutoriales y vídeos ya disponibles.
Este fue uno de los pasos más difíciles. Tratando de conseguir todo a encajar mientras está usando el número mínimo de vias es un desafío. Me tomó 4 intentos antes de se establecieron en mi diseño final.

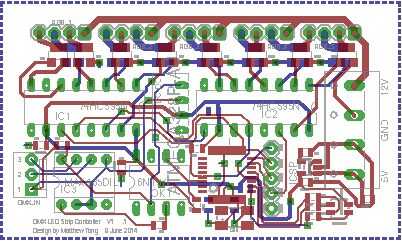

Para el diseño final, empecé colocando los registros de cambio ya que tenían la mayoría de los rastros viene de ellos. Una vez en el lugar con todas las salidas a lo largo de la parte superior de la Junta, todo lo demás sólo cayó en su lugar.
Seguí el circuito dmx lejos de las líneas de energía para reducir la interferencia. Creo que no sería un problema pero no quería averiguar.

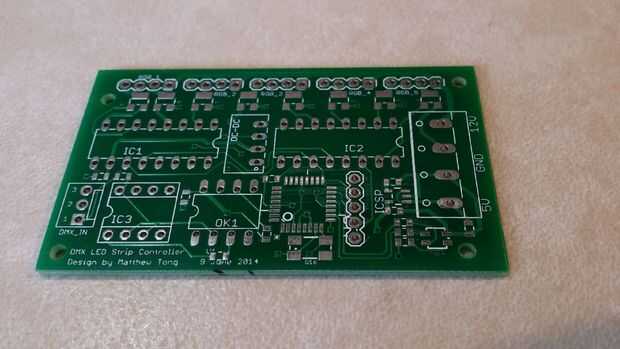

Nota que mi diseño debe ser ajustado para permitir los enchufes correctos caber. Como encontré esto después de que las juntas se hicieron, sólo utiliza cabeceras normales que funciona bien. Sería mejor si tuviera los enchufes Molex para alimentación a la Junta. Es molesto tener que soldar de las líneas eléctricas si necesito quitar la Junta. He decidido que estos temas no son importantes para conseguir las tablas rehechas.
También hice un pequeño error en el cableado del MAX485, por lo tanto el alambre a través de ella en la foto. Como he dicho antes... comprobar todo una y otra vez :) Esto se fija en los archivos de diseño que he subido.
