Paso 7: Exportación Gerber y PCB de orden
Encontré este tutorial con esto.
Ordené mis tableros de Seeed estudios usando su servicio de PCB de fusión. Encontré que es barato, los tableros son de una calidad decente y sólo tardó unas semanas en llegar. Tienen un pedido mínimo de 5 tableros. Hay un montón de otros fabricantes que puede utilizar.
Funcionamiento República Democrática del Congo del fabricante de la (ver diseño de reglas) en Eagle. Esto asegura que realmente pueden hacer lo que usted ha diseñado.

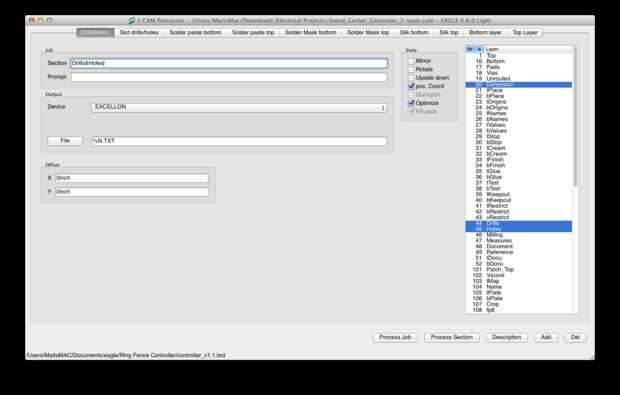

Ahora necesita generar los archivos Gerber necesarios y un archivo del taladro. Es más fácil descargar su archivo de generación Gerber si tienen uno (hace estudios de Seeed en su ayuda). En águila, seleccione Archivo > procesador de CAM en la vista de PCB. Abra el archivo de trabajo de generación de Gerber y crear su Gerber, archivos del taladro. Si no tienes un archivo de trabajo, usted necesitará configurar manualmente los archivos para hacer (Verifique con el fabricante).
Asegurarse de que tiene todos los archivos que necesita de su fabricante, los zip y enviarlos a su fabricante. Seeed Studios ofrece un formulario en línea que usted llena con todas las opciones que desea en su tablero y una función de carga.
