Paso 1: Habilidades y herramientas necesarias
Algunos pasos de esta guía no ayudará a pero son necesaria:
- Experiencia de programación Python ayuda
- Averiguar la potencia para Raspberry Pi (solar/batería vs enchufe vs batería sólo asegúrese de que puede ser 1A sólido cuando es necesario)
- Configurar inicialmente el Pi (instalar la distribución que es Raspian para mí, cambiar a teclado americano, etc.).
- Poder acceder a comandos
- Actualización de la distribución que tiene y asegúrese de que usted puede configurar todo lo mencionado si no tienes Raspian
- Acceder a la configuración de Wi-Fi de su teléfono (para conectar a red transmitido de Pi para el control de TouchOSC)
- De soldadura
- Cómo utilizar un DVM (sólo saber utilizar el diodo / continuidad Compruebe el modo en
Cosas que usted necesita:
- Ratón y teclado y Monitor de escritorio (con capacidad para conectar al HDMI; VGA va a necesitar un costoso adaptador HDMI desde el Pi HDMI DVI o HDMI son mejor) para la configuración inicial hasta que usted puede iniciar sesión remota vía SSH y luego todos los cambios necesarios pueden manejarse con un ordenador portátil sin hilos conectado / escritorio siempre que sea necesario
- Soldadura de hierro
- De la soldadura
- Entre 18 y 24 cables AWG (para arnés de cableado para tiras de LED, por lo menos 2 pies por strand para puede splay las tiras un poco, pero probablemente no más de 6 pies por strand para evitar la caída de tensión va a LEDs)
- Entre 10 y 14 cable AWG (potencia de LEDs utilizados en cableado arnés tan dos veces igual cantidad por cada tira como por encima de tierra y positivo; también cuenta esto es para mi setup y si usan menos o más LEDs que yo, esto será diferente; Voy entrar en el instructivo cómo me di cuenta de esto)
- Cualquier número de WS2811/WS2812 LED con controlador integrado y la lógica que son encadenadas correctamente (datos fuera de un LED con cable a los siguiente datos de LEDs en tal como se indica en la franja de la física)

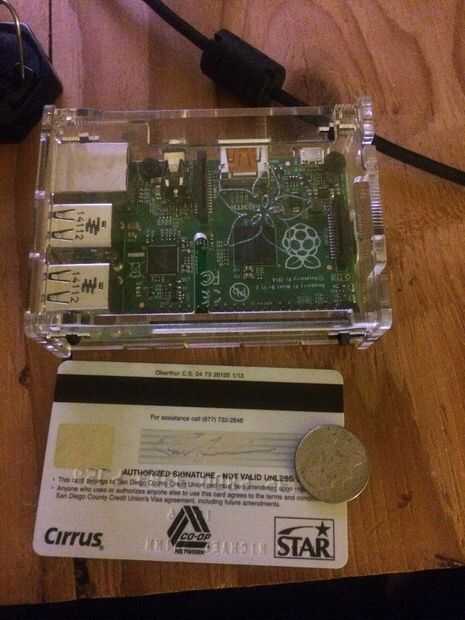

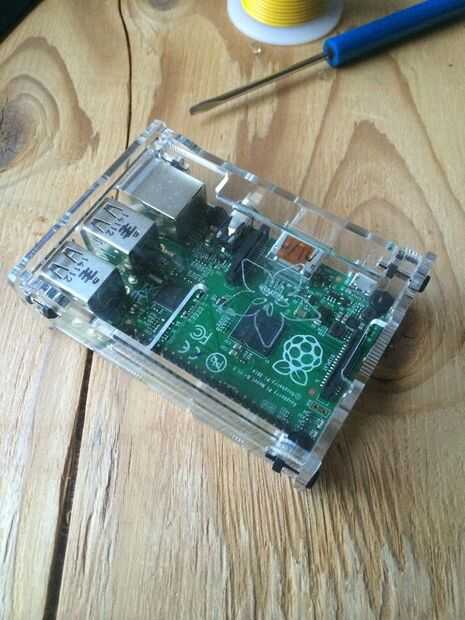

- Frambuesa Pi y accesorios alimentación
- USB A macho a USB Mini B macho (Pi Fadecandy controlador para alimentación y datos)
- Un cerramiento de algún tipo que puede tener un orificio de 0.5" en él y una manera de poner ese agujero en su recinto; También se necesita poner otro agujero ligeramente mayor en el recinto.
- DC jack de montaje en panel (para conexión al ladrillo de la energía LED)
- Buenas DC 5V conmutación de alimentación de amperaje adecuado (discutido en la guía; Instalación de 180 LED uso 10A uno)
- Condensador de 4700uF 12V (suavizado de condensador)
- Fadecandy WS2811/WS2812 LED controlador / Driver
- 1 JST conector 3 pines macho / hembra por cada tira de LED
- 2 extra JST conector 3 pines macho / hembra para datos y tierra en el lado de Fadecandy
- Cinta eléctrica o tubería del encogimiento del calor
- Dongle inalámbrico compatible
- Sellador de silicón Permatex 66b (paso de protección altamente recomendado)
- Resistencia de 470 Ω (1 por cada conexión de datos)
- Teléfono inteligente capaz de descargar la aplicación TouchOSC de pertinentes de la app store y costo de aplicación ($5 en el momento de la compra para mí desde iTunes Store)
