Paso 7: Caja para Pi y electrónica de potencia

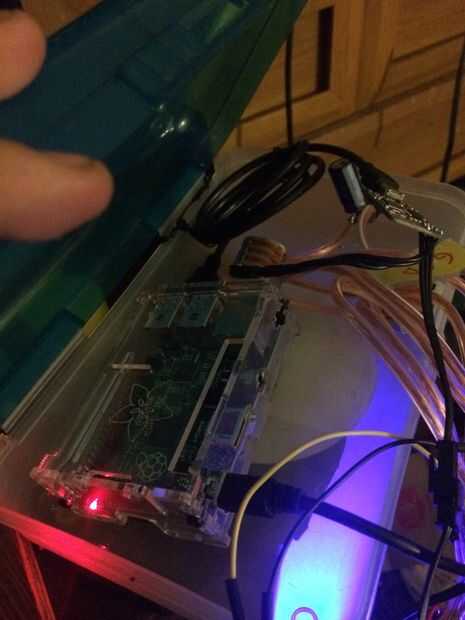

Puesto que este proyecto va a estar sujeto a algunas condiciones polvorientas, quería asegurarse de que algunos de los principales componentes fueron alojados, en un recinto. Quería al gabinete sobre todo ser sellados cuando no se utilizaba, pero todavía pueda acceder a Pi, así como las conexiones eléctricas (siendo más importante la toma de CC permite el enchufe de alimentación de los LEDs) en caso que algo tuvo que ser reemplazado o ajustado.

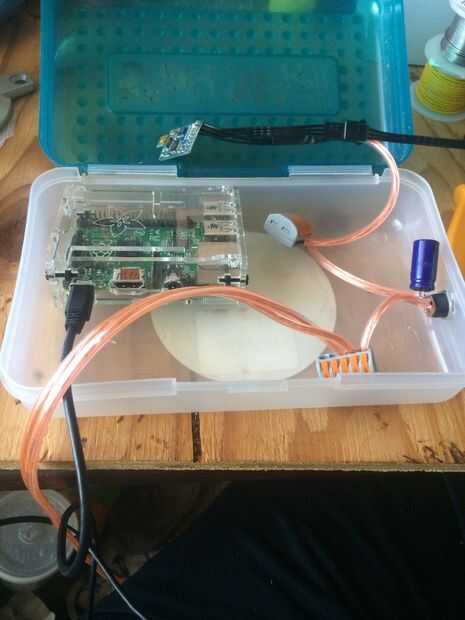

El cuadro más adecuado que había alrededor era mi vieja caja de lápices de la escuela primaria. Presentado mi electrónica incluyendo el Pi para asegurarse de que todos caben y no ser un lío de cables para ocuparse más tarde, y fue absolutamente perfecto.

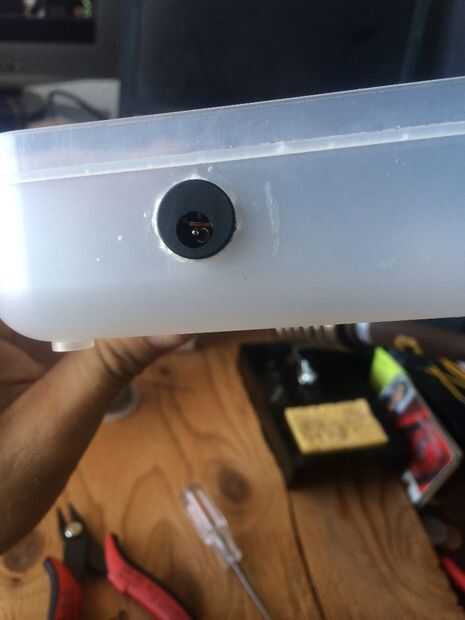

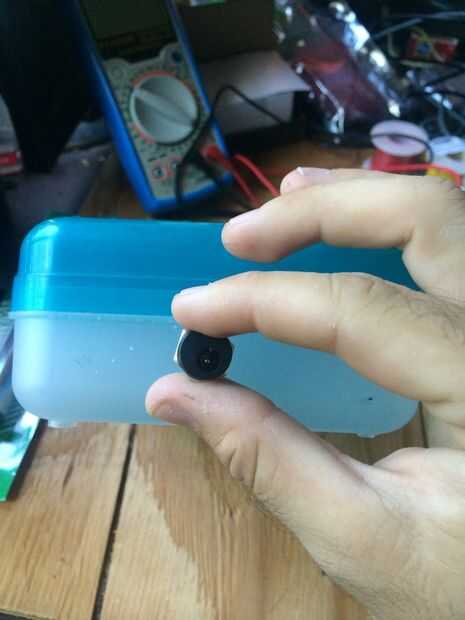

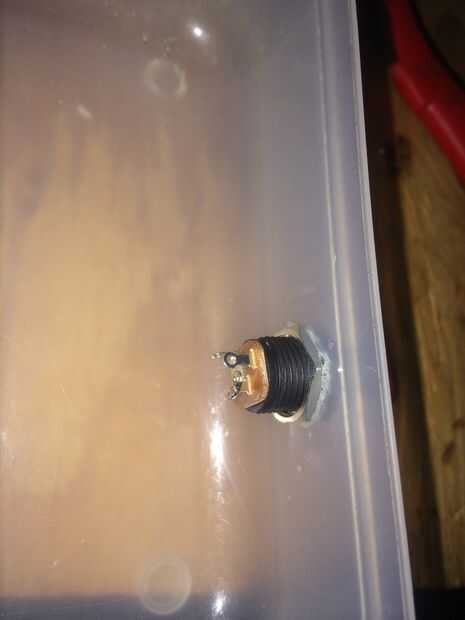

Derritió un asimiento en el lado de la caja de lápiz (muy cuidadosamente) hasta que cabe muy bien la toma del panel DC.
Siguiente paso es averiguar la polaridad de tu DC jack. Para ello que también tendrá su fuente de alimentación ya que tendremos información de polaridad impreso en él, especialmente si el interior punta o manga es positivo. El cuadro le ayudará a determinar cuál es la correcta. Una vez conocida, seguir adelante y enchufe la fuente de alimentación DC jack y conseguir su DVM en modo "Diodo" o "Continuidad". Se desea que la sonda positiva en la punta si su punta está catalogado como positivo, o la punta de prueba negativa en la punta si es negativo. Entonces, si tu DC jack tiene 2 o 3 dientes, tienes que tocar la otra sonda a las otras conexiones y espere a la DVM hacer sonar la señal de continuidad. Esto le dirá que otros terminales el condensador irá a (si la punta interior es negativa se trata de sus terminales positivo y si la punta es positiva esto es sus terminales negativo en el DC jack).

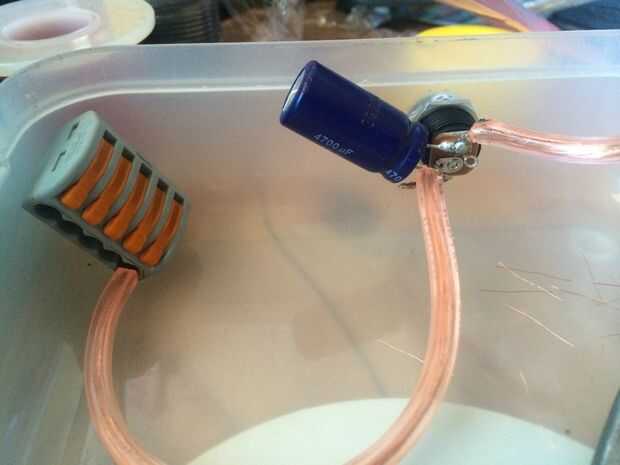

Siguiente para arriba es soldar un condensador grande de ol ' a estas dos clavijas. Este condensador ayuda a mitigar algunos problemas eléctricos que se presentan cuando se va mucho de la corriente alrededor de un proyecto. Actúa como un filtro de paso bajo a picos de tensión rápida (como toma tiempo para que el condensador a carga y descarga dado un cambio en el voltaje). Puesto que la polaridad es importante en este caso, se utiliza un condensador electrolítico.
Desea ese pata corta para ir a sus terminales negativo en la toma de CC con el tiempo uno va a lo positivo. Puesto que mis aperturas de DC jack para cable a través del lazo eran pequeñas, fui por delante y cortar algunos de los cables de calibre 12 para cada uno el terminal positivo y negativo por lo que podría tanto el condensador de la soldadura y conduce al mismo tiempo. Sea extra cuidadoso aquí no consigue accidentalmente corta esta conexión porque aquí es donde la mayoría de la energía que fluye a través y 10A no es algo que quiera meterse con.

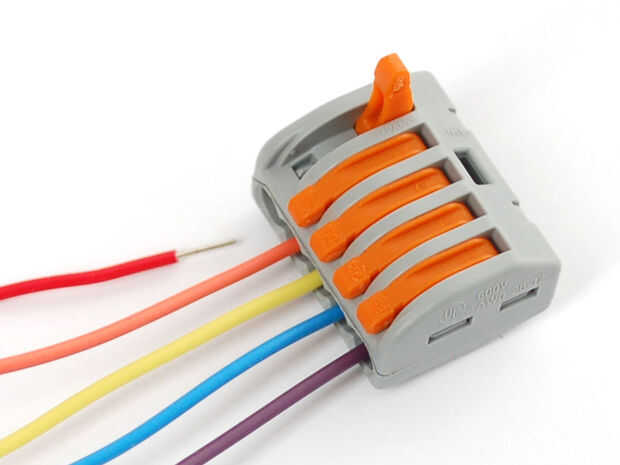

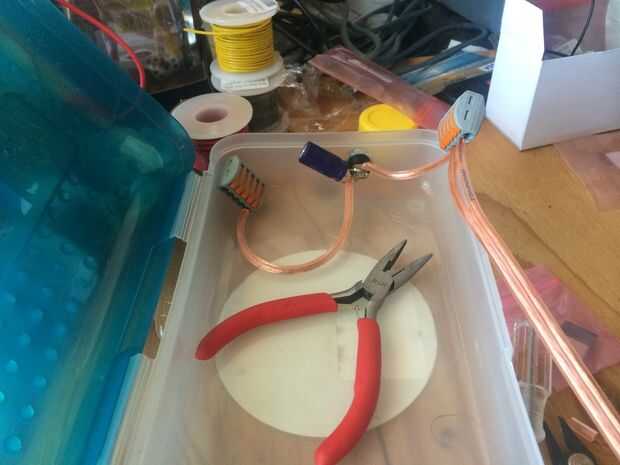

Para distribuir la energía hacia fuera a cada filamento de LED, he encontrado estos bloques de distribución de lindo 5 cables en el sitio de Adafruit que han sido grandes. Todos los cables sólo en las aberturas pequeñas y se ajusta la conexión cerrada. Está preparadas para manejar hasta 32A, son pequeñas y pueden manejar entre cableado calibre 12 y calibre 18. Esto hace la vida un poco más fácil que la ramificación hacia fuera y un solo cable de soldadura en 3 líneas separadas (dos veces más: masa y positivo), y son fácilmente reutilizables.
Recibí los bloques de terminales snappale de Adafruit.
