Paso 1: Generación de modelos de ArtCAM

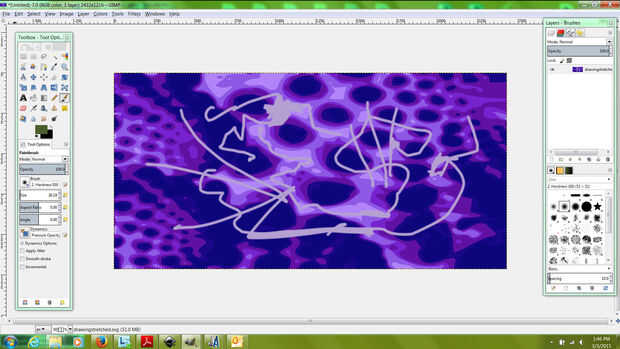

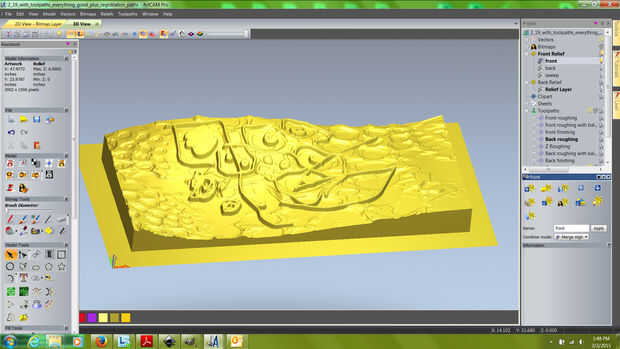

Una vez que había seleccionado mi fondo de Romanesco y dos dibujos, abrí el ArtCAM y creado un nuevo modelo en 48 "x 24" x 6 ". Para el delantero alivio, me utiliza el vehículo como una textura y utiliza una tira de dos carriles para par el alivio en una forma torcida, "alfombra del vuelo". Trabajar con la profundidad de esta manera es una buena manera de aprovechar las capacidades de la CNC. Me aseguré que este relieve era sólo 42 "x 18" (no preocuparse demasiado por z en este momento) por lo que tendría un borde de 3" por todos lados de mi material cuando fui a mi pieza de la máquina. Esto me daría una superficie para descansar la parte de después de terminar la tapa. Entonces convertí mi primer dibujo de un relieve en el que las áreas más oscuras retroceden mientras que las áreas más claras vendría hacia adelante. Fui y hacia atrás entre el ArtCAM y Gimp para el gradiente, hasta que la ayuda tenía una buena variedad de líneas levantadas. Luego fue a través de este mismo proceso para el alivio posterior, compensación por 0,75" abajo el relieve frontal y asegurándose de que las áreas"levantadas"fueron apuntando hacia abajo--en otras palabras, asegurar que mi modelo nunca sería más delgado que 0,75".

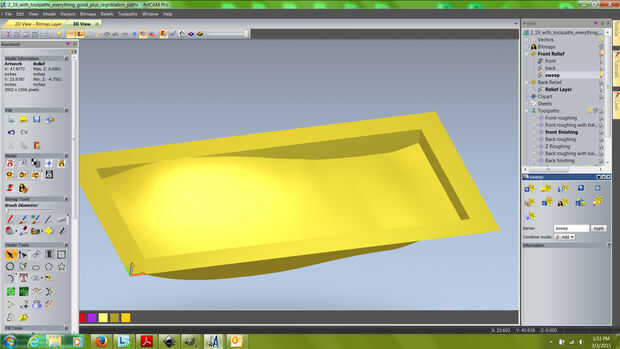

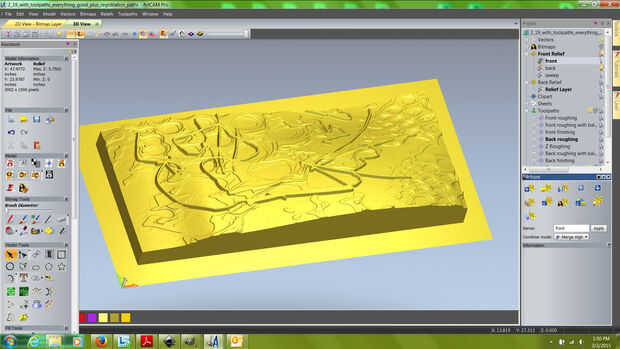

Una vez que estaba contento con el aspecto de ambos lados, utiliza la función de la escala para asegurar que la diferencia entre los valores de z más alta y más baja para ambos frente y detrás era 5". Puse mi cero a la esquina inferior izquierda de la modelo y aseguré mi alivio delantero atravesó z = 6 y z = 1. Luego (después de copiar y guardar el alivio de la espalda como una capa en caso de que cometí un error) refleja la parte posterior del eje que utilizaría la parte del tirón. En este caso, yo sería ser cambiando la parte de la misma manera que daría vuelta la página de un libro, de derecha a izquierda a través del eje y. Entonces invertido mis valores de z para la espalda y conjunto de z = 5,75 a z = 0.75. Tomó un tiempo para ordenar a través de esto en mi mente, para asegurarse de que no accidentalmente de la máquina en mi parte delantera, pero realmente ayudó a trabajar con números simples. Luego guardé este modelo.
