Titular de Comics del corte del laser (3 / 6 paso)

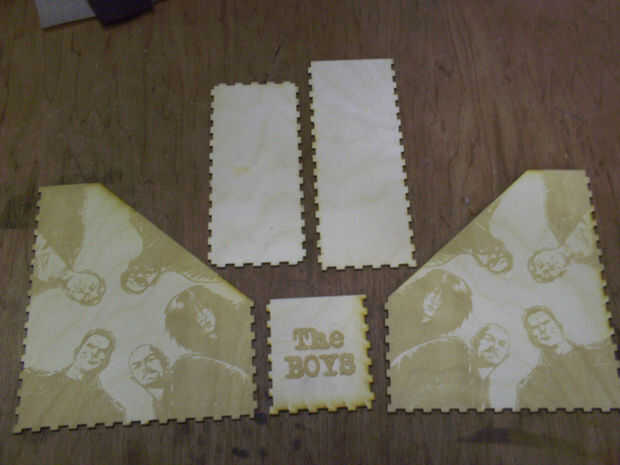

Paso 3: Cortar y grabar los paneles

Corte los paneles de la parte posterior e inferior

1. Importar el diseño del corte del panel de la parte posterior o inferior en el software de corte por láser (si desea puede guardar ambos diseños en un solo archivo y cortar al mismo tiempo, si no hacer un panel a la vez)
2. Coloque una hoja de madera contrachapada de A4 en el cortador del laser. Usted debe ser capaz de encajar los paneles de la parte posterior e inferior de la caja en una sola hoja.
3. Posición de la cabeza láser. Si es posible, compruebe las esquinas del diseño para asegurarse de que encaja dentro de la hoja de madera contrachapada algunos paquetes de software de corte de láser le permiten mover automáticamente la cabeza láser a cada esquina del diseño para comprobar que los límites de ajuste dentro de su material de corte, y como algunos de los paneles del titular sea bastante apretado adecuado en una hoja de A4 es importante verificar su posicionamiento en primer lugar.
4. Configurar los ajustes de corte. Estos son los ajustes que utilicé en un 40W completo espectro ingeniería lujo Hobby Laser 15 miliamperios de corriente: 30% de velocidad, 100% de potencia, 1 paso. Cortar madera contrachapada, tratar de cortar el diseño en una sola pasada - después de la primera pasada el corte es carbonizado que hace más difícil cortar otra vez, así que corriendo repetir pasadas hará que socarra más alrededor de los bordes del corte. Ejecutar algunos cortes de prueba con estas opciones para asegurarse de que la corte está pasando totalmente a través de la madera contrachapada y ajustar la configuración para adaptarse a su láser de corte si es necesario.
5. Corte los paneles de la parte posterior e inferior.
6. Cuando haya terminado el corte, tomar los paneles de lo cortador del laser y Compruebe la parte posterior para asegurarse de que todos los cortes han pasado claramente a través de. Si alguno de ellos no, cortar el resto de la madera contrachapada con una navaja de bisturí o stanley.

Cortar y grabar los paneles izquierdos y derecho

1. Importar el diseño de corte para el panel de la izquierda en el software de corte por láser.
2. Coloque una hoja de madera contrachapada de A4 en el cortador del laser.
3. Siga los pasos 3 y 4 de arriba para ver las esquinas del diseño y configurar sus ajustes de corte. Si usas mis diseños del paso anterior, las líneas rojas son las líneas a cortar y las líneas azules son líneas de alineación. Establecer el número de pasadas sobre las líneas azules a 0 para que te corte.
4. Corte el panel de la izquierda. Después se corta el panel tenga cuidado de no mover la hoja de madera contrachapada o cabezal de corte con láser para que el grabado está debidamente alineado con el contorno del panel.
5. Importar el diseño grabado para el panel de la izquierda en el software de corte por láser.
6. Coloque el cortador del laser para grabar y configurar los ajustes de grabado. Esto es lo que usé: velocidad del 100%, 100% de potencia en 15 miliamperios. Como mencioné en la introducción, si tuviera que hacer este proyecto otra vez grabar a una velocidad más lenta para obtener un grabado más profundo, así que desea ejecutar algunas pruebas primero y reducir la velocidad si quieres.
7. Comenzar el grabado. Como el corte y el grabado diseños tienen las mismas marcas de alineación que deben coincidir exactamente en la hoja de capa. Puesto que ya has hecho la parte de corte mucho más rápida, pronto podrás ver si el diseño grabado coincide con las líneas del panel, lo que es más rápido que volver a empezar si es necesario. Cortadoras Láser son cosas temperamentales por lo que incluso si su material es exacto en la posición el láser puede tener otras ideas sobre si va a coincidir o no: he tenido problemas antes donde el cortador ha cambiado la posición del diseño para evitar ataques a la cabeza de láser contra los lados del recinto mientras que grabado, así que usted puede venir a través de problemas como esta y tienen que volver a empezar después de reajustar su posicionamiento.
8. Cuando haya terminado el grabado, tome el panel izquierdo de la cortadora láser y Compruebe la parte posterior para asegurarse de que todos los cortes han pasado claramente a través de. Si alguno de ellos no, cortar el resto de la madera contrachapada con una navaja de bisturí o stanley.
9. Repita todo lo anterior en el panel de la derecha.

Cortar y grabar del panel frontal

1. Importar el diseño de corte para el panel frontal en el software de corte por láser.
2. Coloque una hoja de madera contrachapada de A4 en el cortador del laser.
3. Siga los pasos 3 y 4 de arriba para cortar el panel frontal.
4. Si usas mis diseños del paso anterior, importar el diseño de box_front_logo_full en el software de corte por láser.
5. Siga los pasos 6 y 7 para grabar el diseño del logotipo
6. Sin mover el panel, importar el diseño de box_front_logo_outline en el software de corte por láser
7. Repita los pasos 6 y 7 por encima otra vez para grabar el contorno del logotipo una segunda vez. Esto le dará el diseño del logotipo un aspecto bicolor interesante como el trazado es más profundo que el relleno de la insignia

8. Cuando haya terminado el grabado, tome el panel delantero de la cortadora del laser y Compruebe la parte posterior para asegurarse de que todos los cortes han pasado claramente a través de. Si alguno de ellos no, cortar el resto de la madera contrachapada con una navaja de bisturí o stanley.
