Toast-R-reflujo: Tostadora otra conversión de horno de reflujo (4 / 8 paso)

Paso 4: Desarmar el horno

Vas a tener que adaptarse a este paso cualquier horno que usted elija. Para el modelo Hamilton Beach, hay 6 tornillos pequeños en la parte trasera, 3 tornillos más grandes en la parte inferior (dos entre los pies y en la parte inferior de la espalda en el lado opuesto a los controles) y un interior de cuatro pies (Levante el inserto de goma en el interior de cada pie y hay un tornillo de cabeza phillips dentro). La cubierta exterior de chapa debe pop justo al lado. Ojo, sin embargo, los bordes son filosos y fácilmente te pueden dar un corte desagradable.

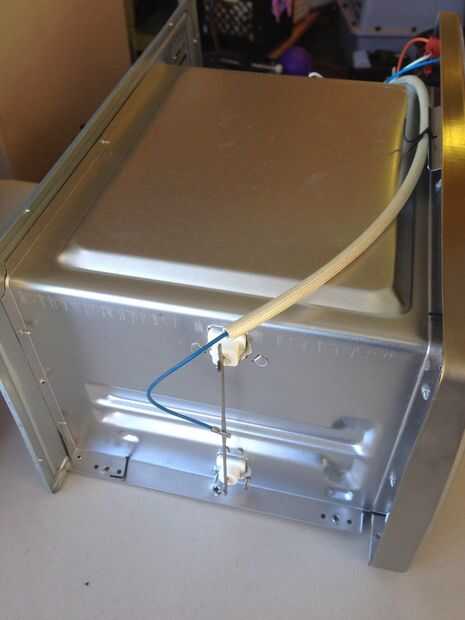

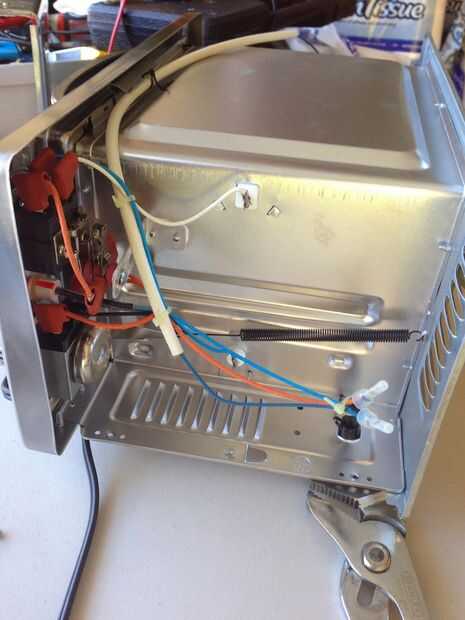

Examinar el cableado. Desde el enchufe. En este caso, la línea caliente es naranja y el neutro se divide en dos cables azules. Uno de los cables azules va al lado lejano del horno, donde se conecta a una barra común en cada elemento. El neutro va a una lámpara en el panel frontal que no utilizaremos.

La línea va a un enchufe QD en el control del panel frontal inferior.

A continuación, mira los dos elementos. Cada uno tiene una línea (uno azul, uno blanco) lleva a un conector QD en el control superior.

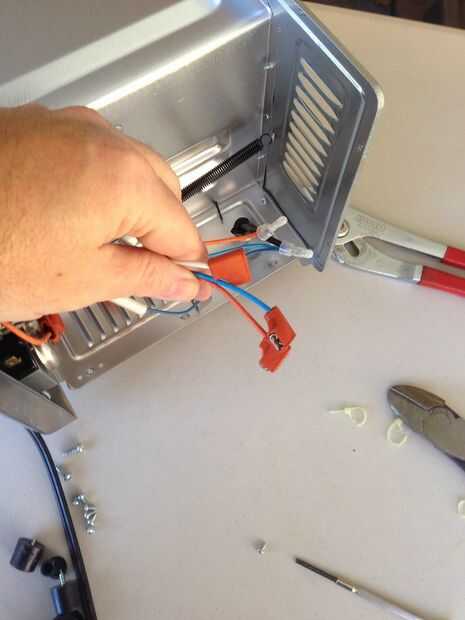

Desconecte cada uno de ellos. No importa el resto del cableado. Sólo dejé a la putrefacción.

En este horno, los cables de interés tienen conectores QD en ellos. Los dos elementos utilizan. conectores hembra de 25" QD, pero la línea utiliza un tamaño más pequeño. Terminé lo corte y prensado en un reemplazo. 25" QD hembra.
