Paso 6: Conectar el controlador

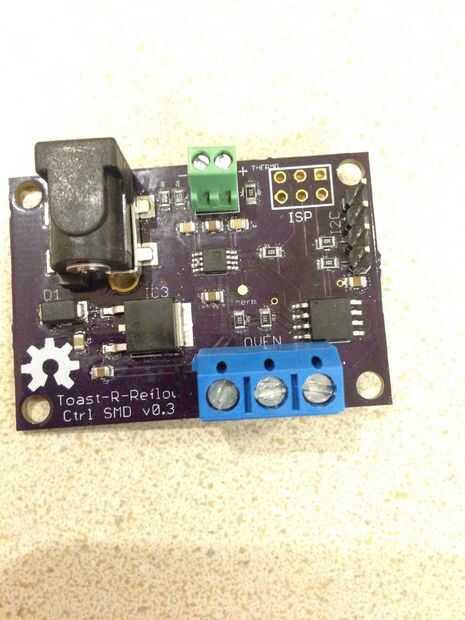

También cuenta con un terminal de tornillo de 3 puntos para las entradas de optoisolator horno. No importa que la salida 1 y 2, pero es importante que usted consigue el pin de tierra/cátodo conectado correctamente en ambos extremos.
El controlador también tiene un encabezado SIP de cuatro cables para la LCD i2c y un conector de barril para poder.
Encienda el controlador y presione el botón SELECT para iniciar un ciclo de reflujo.
Si la temperatura muestra 511,5 grados Celsius, entonces eso significa que el termopar no está conectado correctamente (resultados de un circuito abierto en el amplificador la salida alta de fijación).
Si usted quiere construir su propio controlador, no olvides poner una resistencia de limitación de corriente en serie con las salidas de control del horno. Efectivamente es iluminación LED. Las especificaciones de optoisolator son una caída de tensión directa de 1,2 voltios y una corriente delantera de 30 mA. Para pines digitales del Arduino de 5 voltios, esto significa una resistencia serie de 150 ohmios. No exceda 50 mA o a dañar los Optoaisladores. Si estás utilizando un controlador ATmel (o un Arduino), entonces no exceda 40 mA o usted puede dañar el controlador.
