Paso 2:
Utiliza cableado punto a punto a través de partes de agujero, no hay montaje en superficie, por lo que
puede ser construida por cualquiera con habilidades básicas de soldaduras.
No PCB es necesario.
Conductores adyacentes sólo necesitan punta juntos y soldados.
Conduce más lejos tendrá puentes.
Partes:
resistencias de 1/4W (2) 3.3 k
(3) 6,8 K resistencias de 1/4W
(1) resistor de 680 ohmios 1/4W
(1) resistor de 68 ohmios 1/4W
(1) 1N5817 schottky diodo, un 1N4148 funcionará en una pizca en el rendimiento más bajo.
condensador de 1.5n (1), de frecuencia
(1) 1u 50V condensador, filtro led
(1) 68u > inductor de 400mA, transferencia de energía
(1) tira de luz de fondo teléfono celular
(1) perf board
(1) célula NiMH
(1) AA tamaño sola célula titular
(1) SPST en interruptor en serie con la celda
(1) lata de tabaco
Este diseño no necesita ningún transformador de bobina multi,
solo un inductor de 68uH simple. Sobre el inductor:
casa construí mina de una ferrita binocular casco que tenía puesta alrededor.
Uno fácilmente podría comprar uno de DigiKey o Mouser.
Necesita de la ayuda > 400mA sin saturar.
Mantener el ESR a < 100m ohmios o eficiencia va a sufrir.
Alternativomente, uno podría terminar una unidad de núcleo de aire.
Detalles: ~ 22 vueltas de alambre magneto en un aro de la forma ~ 1" de diámetro.
Calibre no es terriblemente importante mientras
no es tan pequeña que la resistencia es alta (pérdida), o
no es tan grande que el aro es demasiado gordo (baja inductancia).
Creo que #24-26 es casi correcto.

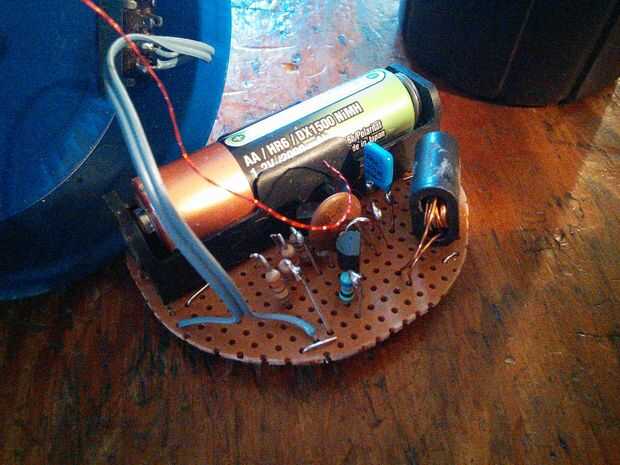

Si utiliza una lata de Skoal, corte la tabla perf a 2.3" de diámetro.

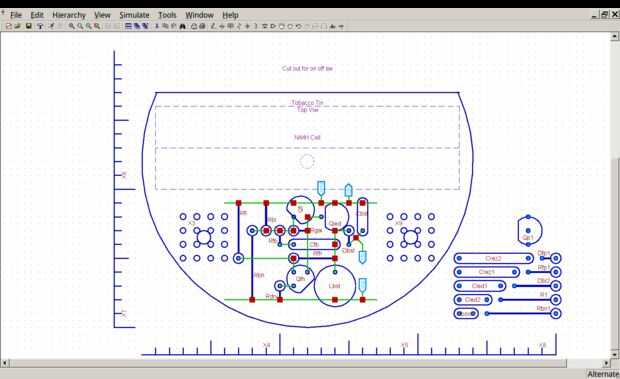

Utiliza la distribución he proporcionado, es una vista superior.
Los componentes son blu, mientras que las conexiones son grn.
Uso pequeño calibre alambre desnudo (26-28#) para hacer las conexiones.
El tamaño no es terriblemente importante, pero demasiado grande dificulta la soldadura.
En realidad, me gusta usar corte acero componente los conductores como
Estos conducir bien el calor y hacen mucho más fácil soldar.
Estos se encuentran fácilmente utilizando un imán.
En cuanto a la luz de fondo LED desde el celular,
usted tendrá que analizar su situación particular.
Te sugiero usar una batería de 9V o una fuente de alimentación
con un resistor de la serie ~ 680 ohmios a la luz los leds uno a uno y
Use un ohmímetro para descifrar su cableado.
usted necesitará encontrar la + ánodo y - cátodo extremos de la cadena de la serie
que conectar en el circuito.
Un calibre muy pequeño (< #30) wire wrap imán o alambre
para conectar los leds al circuito joule thief.
Esto facilita la soldadura en la cadena led como
Estos son dispositivos pequeños para montaje en superficie.
Use cemento de contacto o pegamento caliente para montar los leds del lado de la lata.
Alternativamente, se podría montar los leds en la parte posterior de la lata.
tendrás que montar el encendido apagado interruptor en la parte posterior de la lata.
Los agujeros necesarios dependerá del estilo del interruptor que usted elija.
Un tipo de palanca es el más simple ya que sólo 1 orificio.
Utilicé un tipo de diapositiva que tenía flotando en mi caja de chatarra.
Era un poco más complicado montar, 3 agujeros.
