Paso 1: La placa base
Como se puede imaginar, puede utilizar todo como base para su propio diseño de la placa giratoria. Quiero tener un diseño abierto pero simple con todo en la parte superior (a excepción de la materia electrónica). Eso es por qué me decido a utilizan una placa simple, donde puedo poner todo en ella y ocultar electrónica debajo de él.

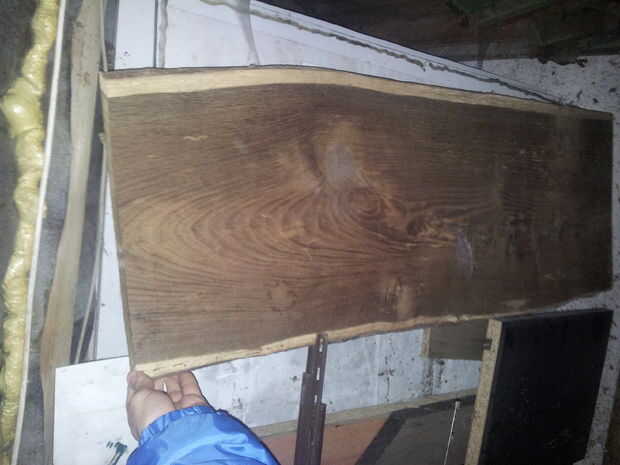

Para mi fortuna, encontré una tabla de madera muy antigua (el dueño anterior me dijo, que tiene que ser desde el principio del siglo pasado). Fue cortada de un viejo roble alemán. Este es un material realmente impresionante, sobre todo debido a su edad.
Para trabajar con esto, he cortado una paz fuera de la placa entera con el espacio necesario para mi plato.

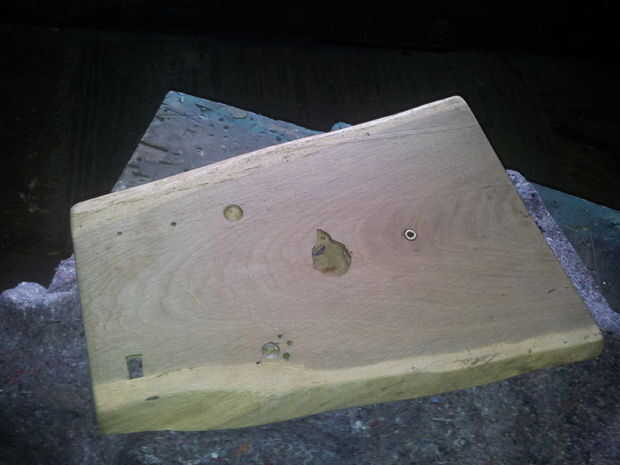

Antes de trabajar en la placa, tienes que saber donde tienes que taladrar. Necesito un agujero para el giradiscos real. Este plato está conectado a un eje de menor rotación, conectado a una varilla. Esta vara construye el centro del eje de giro y tiene que estar conectado a un bearring. He utilizado un tubo de bronce, que el diámetro interior se ajuste exactamente al diámetro exterior de la varilla. Esto funciona muy bien con algunos lubricantes.

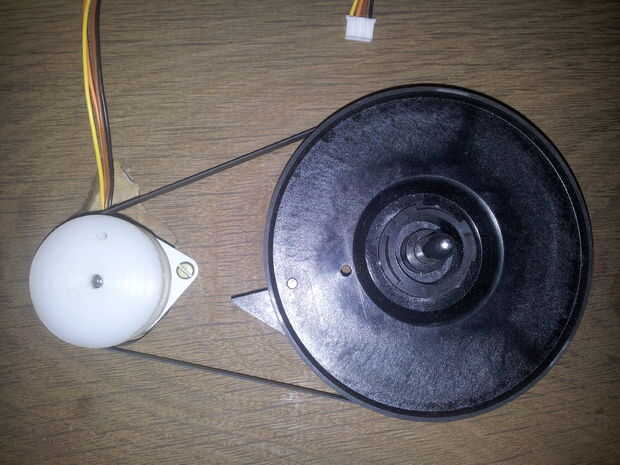

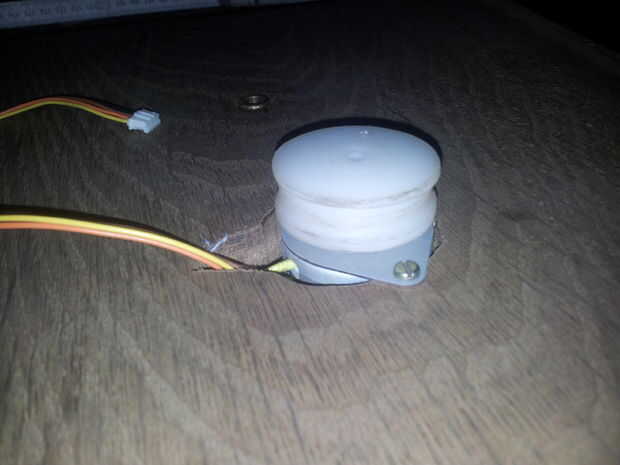

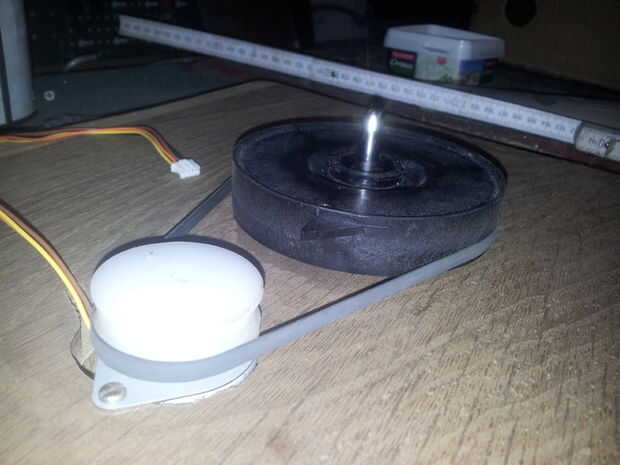

Porque este plato será cinturón impulsada por un motor paso a paso, necesito otro agujero más grande para el motor paso a paso. Tengo un viejo paso a paso con un Auto torneado pedazo de plástico más grande el diámetro de las rondas necesarias por minuto (45 y 33 1/3).
Los otros agujeros dependen de las cosas que tienes en tu plato. Ya he diseñado mi propio amplificador, que se aplicará en esta placa giratoria más tarde, necesito algunos terminales como interruptores y enchufes.

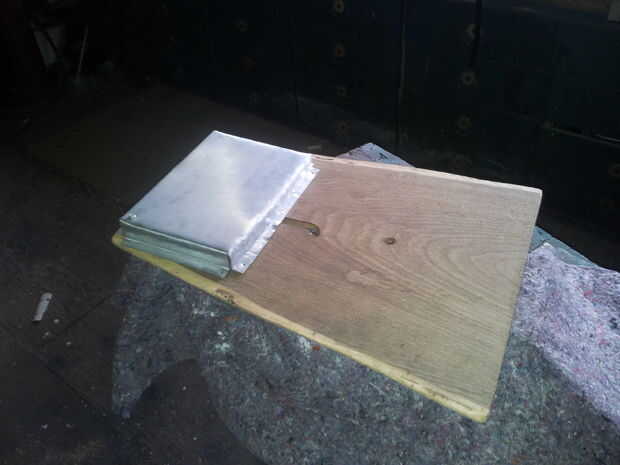

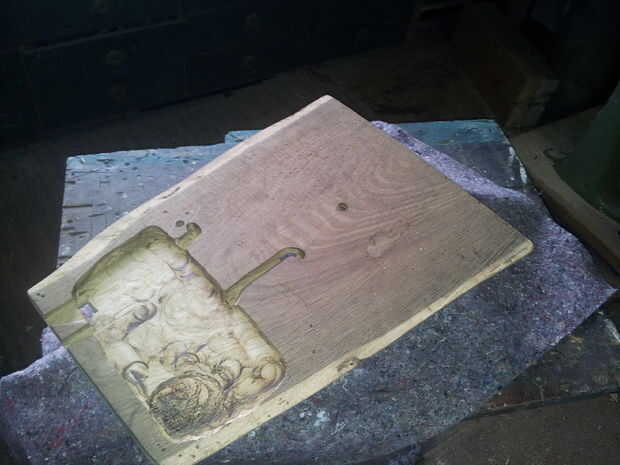

Para conectar los cables para mi lo de cosas electrónicas, formé algunos caminos en la parte inferior. He hecho un campo en una forma rectangular con una caja metálica de montaje para ocultar el amplificador y el control de motor electrónico.
