Tocar Nota pegajosa (4 / 6 paso)

Paso 4: Conexión y prueba de

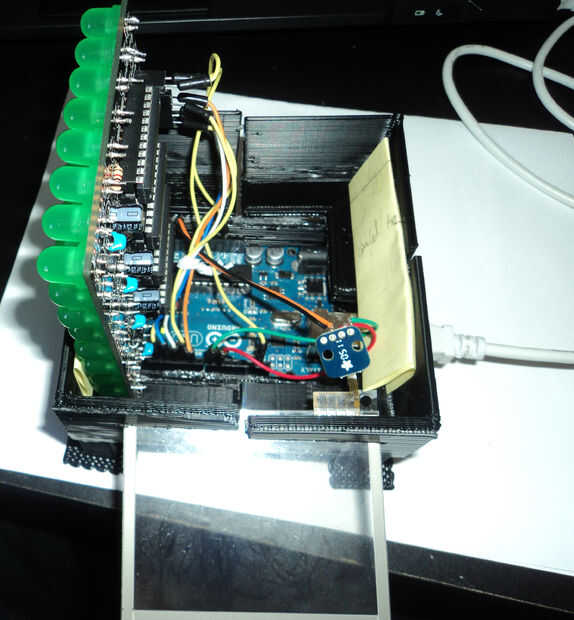

Ahora es el momento de ponerlo todo junto. En mi programación, hacer pin 2 a 6 para la matriz y 2 para el cierre del perno, pin 3 de salida permiten, 4 pin para el reloj y pin 5 de los datos. También en el lado de la pantalla de tacto, pin 8 y minus, pin 9 X plus, A2 y plus y A3 x menos. (Recuerde: debe utilizar dos pines analógicos y plus y X menos)

En el avance de la prueba, mejor hacemos las dos cosas. En primer lugar, debemos tocar cada área para cerciorarse de enciende el LED de cierto. En segundo lugar, debemos encontrar la dirección correcta para la matriz y la pantalla táctil que no queremos tocar la esquina superior derecha de la pantalla táctil para encender el LED en la esquina inferior izquierda.

En la programación, usted podría tener que cambiar el valor de las áreas de cálculo, porque no estoy seguro de que cada pantalla tiene el mismo valor de X y Y eje.
