Paso 2: Continuar con el circuito

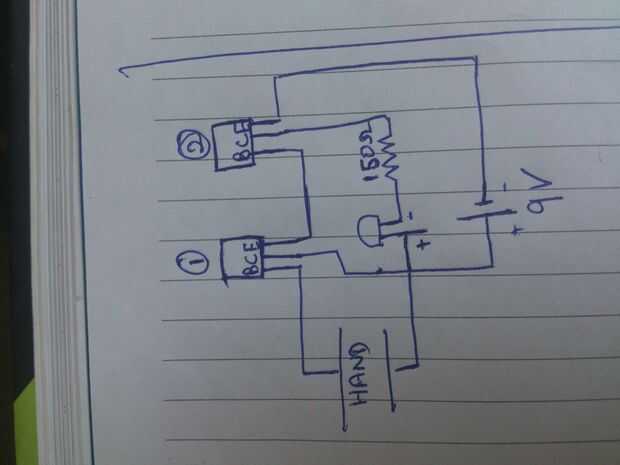

Ahora, vamos a echar un vistazo en el diagrama del circuito. He utilizado dos TIP 31. Aquí estamos haciendo uso del transistor como interruptor. Tan pronto como toque la terminal base y positivo de la batería con su piel una muy pequeña corriente fluye a través de la piel en la base del transistor debido a la alta resistencia de la piel. Esta pequeñísima corriente de base pone el transistor en "modo ON" y LED se ilumina.
Como ustedes saben que la corriente de base es muy pequeña y por lo tanto el colector actual también es menos y no es capaz hasta de luz el LED blanco brillo apreciable. Aquí para superar este problema, vamos a utilizar otro transistor (TIP 31) para amplificar la corriente llegando a la LED. El emisor actual de transistor 1 (ver figura) que en caso anterior fue utilizado para conducir el LED es ahora alimentado en la base del transistor 2. El efecto es la corriente de colector del transistor 2 se amplifica más de beta y por lo tanto ahora el LED se ilumina brillantemente.
