TOD: Intro ROM de matriz de diodos (display de 7 segmentos) (1 / 7 paso)

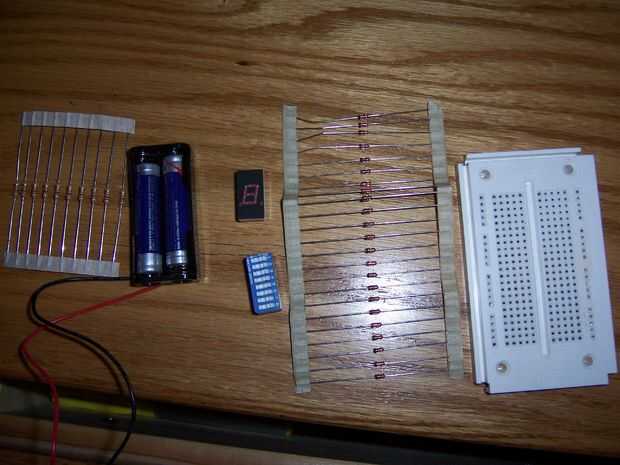

Paso 1: partes

7 x resistencia de 68 ohm o superior (en algún lugar 110 creo que utilicé)

pantalla de 1 x 7 segmentos

interruptor de 1 x 10dip (sólo pude encontrar un 8, apenas menos caracteres para mostrar)

23 x diodos de señal (más barato puede encontrar), tenía 23, pero sólo pude ajustar 9 en mi tablero

Protoboard de x 1, preferiblemente grande (a diferencia de la mina)

Un puente de alambre

algún tipo de alimentación, como 2AA o de la AAA

ayuda de cortadores de alambre
