TOD: Intro ROM de matriz de diodos (display de 7 segmentos) (6 / 7 paso)

Paso 6: prueba!

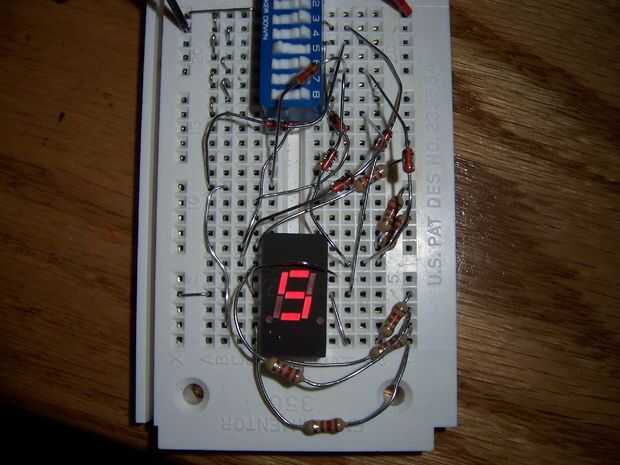

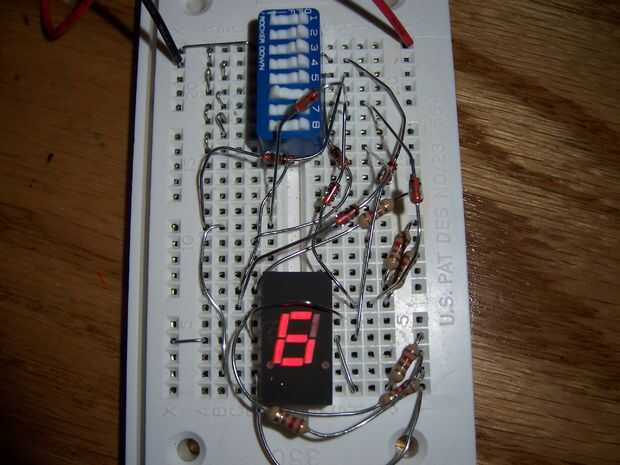

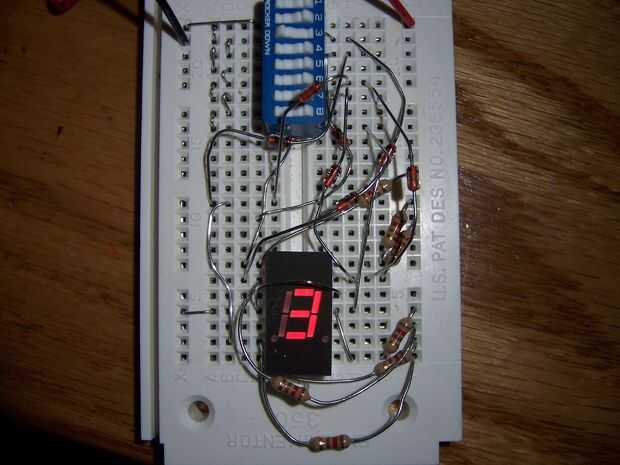

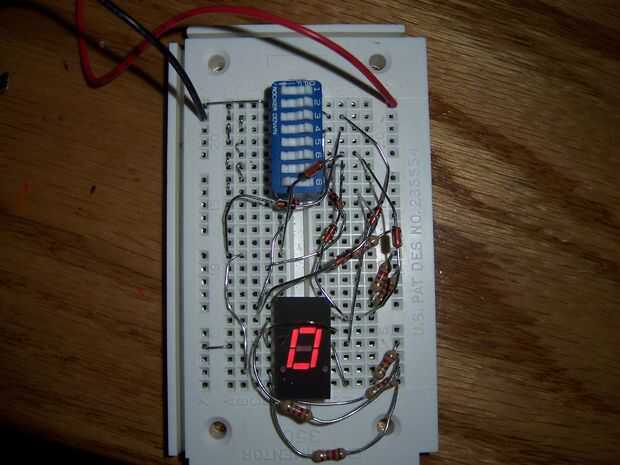

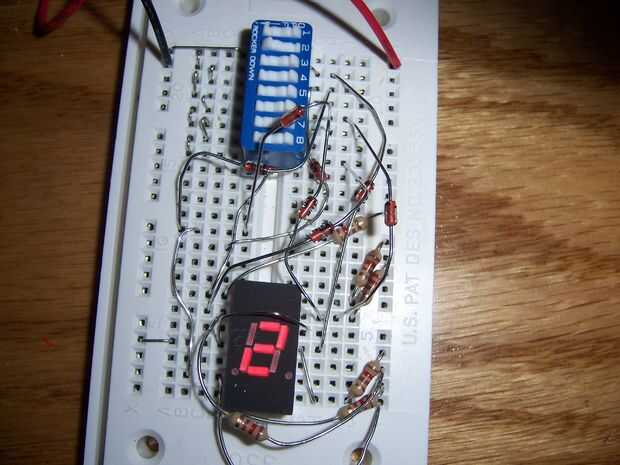

Sólo podía ajustar tantos diodos en mi protoboard, así que sólo pude hacer 5 números (bien 6 Si se incluye el valor por defecto 8), sólo la mitad que yo podría de hecho.

Felicidades, usted acaba de hacer una ROM de la matriz de diodos

no se detenga aquí, podría hacer un montón de circuitos de frío. Más adelante voy a hacer un cubo grande de tejido de alambre, con diodos de conectar el tejido en ciertos puntos de una matriz de LED de conducción.
