TOD: Intro ROM de matriz de diodos (display de 7 segmentos) (7 / 7 paso)

Paso 7: schematc

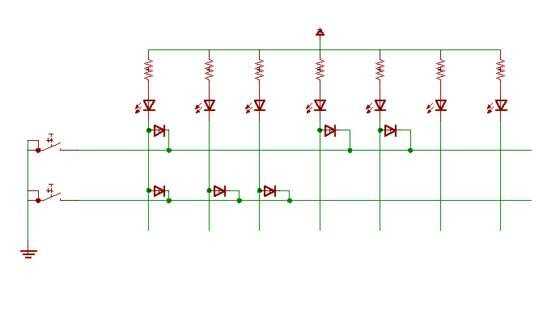

aquí está el esquema que se me olvido poner, lo siento!

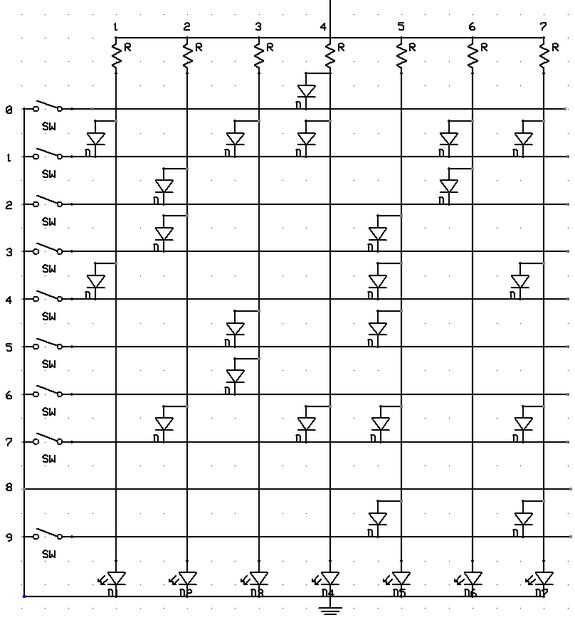

Edición: Nuevo, mejor configuración por Fernbot

acaba de poner todos los diodos en los lugares correspondientes. Los diodos en el esquema 2 (fernbot) son sólo un ejemplo y no tienen la salida de ningún particular, sólo es un ejemplo. Esquema de Fernbot consume menos energía, pero utiliza la misma cantidad de componentes, a reorganizarse.
