Paso 1: Otro Resumen
Por ejemplo. Decir que quería controlar el brillo de un led (Nota: hay muchas maneras de hacer esto, pero por el bien de un ejemplo, sólo lo nota dos). La primera manera sería poner una resistencia variable en serie con el led. Esto alteraría la cantidad de corriente que pasó por el led, manteniendo la constante de tensión. Si pones la resistencia variable al 40%, el indicador sería tan brillante como puede ser el 40%.

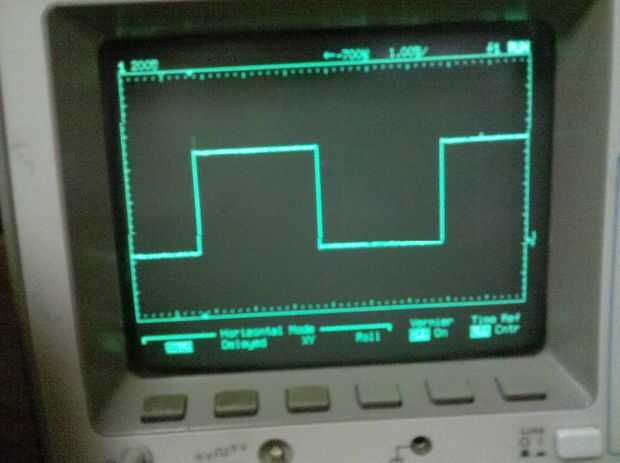

La segunda manera sería conectar un led en serie con un resistor y una fuente de alimentación que puede ser encendida y apagado muy rápidamente. Digamos que fuiste capaz de encender y la energía fuente bastante rápido hasta el punto donde el 40% del tiempo fue en y el 60% del tiempo se fue apagado. Esto se refleja en el led es en el brillo completo, pero sólo para el 40% del tiempo, dando la ilusión de ser tan brillante como puede ser el 40%.
Dos métodos diferentes para el mismo resultado. ¿Cuál es la diferencia? Cerca del 60% de la energía se quema apagado como calor en el resistor en el circuito de primera, mientras que en el segundo circuito, casi toda la energía suministrada se utiliza.

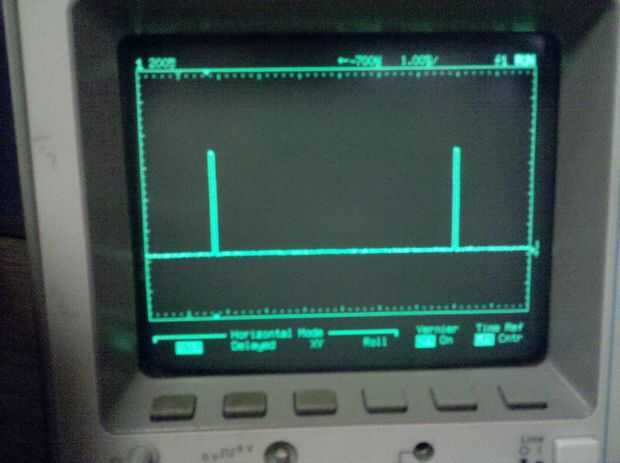

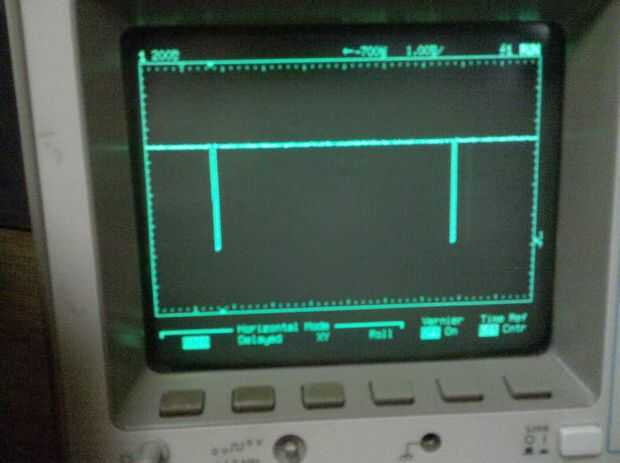

Por esta razón es útil PWM. Permite una señal para que entre completamente apagado y totalmente en. Si una señal es encendida y apagado rápido, dada una cierta relación, una señal puede parecer esa relación, sin sufrir de mucha pérdida de energía en todos.
