Todavía controlado por otro pote Simple generador PWM 555 (2 / 4 paso)

Paso 2: Lo que se necesita

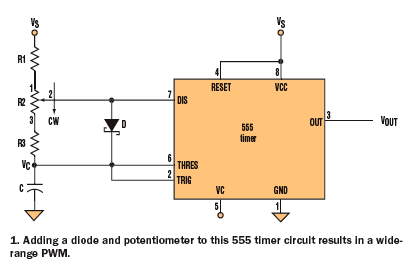

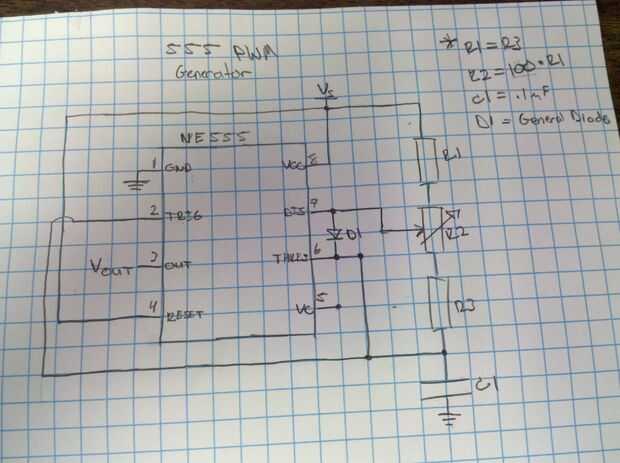

El esquema que se basa este circuito es tan general, que en vez de dar duros valores para cada componente, el autor le dio a las relaciones que permitan cualquier combinación de piezas.

Sin embargo, para conseguirlo correcto la primera vez, te lista los valores que funcionan.

Componentes:
* 1 - genéricos de IC de 555 (NE555 se utiliza)
* 2-1K resistencias (R1, R3)
* Potenciómetro lineal de 1-100K (R2 = 100 * R1)
* 1 - diodo 1n4004 (prácticamente cualquier diodo hará)
* 1 - .1uF condensador de cerámica (no está seguro acerca de la relación del valor de éste a las resistencias)
* Protoboard
