Paso 5:
Todos los componentes han sido descritos en la tabla posición de soldadura, leer la siguiente parte de no es necesario ver la
Proceso de soldadura no es complicado, la superficie total del fondo es el primer soldado SMD componentes y luego soldarlo delantera del LED. Pero algunos lugares todavía deben prestar atención, voy a utilizar las imágenes que aparecen, para facilitar la comprensión de los pasos de producción. Según el diagrama del circuito, primero soldar piezas son resistores de la viruta y condensadores chip, atención R22 es resistores de la viruta de 1 M, C1 es condensadores de viruta de 220nf, los otros 0805 son resistencia de 120 ohm.

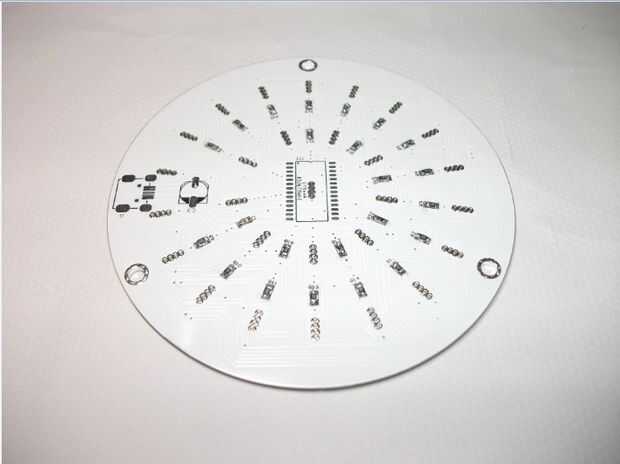

Lo mejor es utilizar mejor soldadura de calidad, buena movilidad, puede evitar componentes Pseudo enfoque soldador, un poco perezoso puede ser cubierto directamente con pasta de soldadura, a continuación, pone los componentes, asado! Si no te gusta me, entonces las condiciones para el planteamiento de un "pobre hombre": primero en el primer lugar en el extremo de los electrodos de soldadura, luego apretar pinzas SMD componentes arriba en este lado de la almohadilla, soldador eléctrico para derretir la soldadura y entonces fijado bien este fin y finalmente en el otro extremo de la fusión de la soldadura de cojines en él. Después de la terminación, como se muestra en la figura.
