Paso 11: Relámpago y su teléfono
Durante la década de 1980 fue el pastor de una iglesia en un entorno rural. A veces un rayo pulsó líneas de distribución de la empresa y saltó a líneas de teléfono en nuestro edificio. Una vez que nuestro teléfono no funcionaría. Dos veces la máquina contestadora de teléfono no funcionaría. Pude usar mi medidor para rescatar el teléfono. También pude rescatar el contestador de una vez, pero no la segunda vez. Después de la segunda huelga hemos añadido un supresor de picos y no tuvo problemas después de eso.

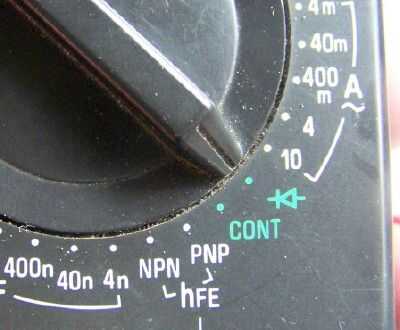

Ver la primera foto. El selector está puesto en el comprobador de diodos. Diodos son válvulas de manera eléctricas y son muy sensibles a las sobretensiones de corriente eléctrica, sobre todo con cosas como un rayo. La flecha con una línea en el punto de la flecha es el símbolo estándar para un diodo. No cada metro tiene un comprobador de diodos ajuste. Ya que los diodos son muy sensibles a las sobrecargas corriente, el comprobador de diodos limita la corriente en amperios que fluye a través de un diodo mientras probando.

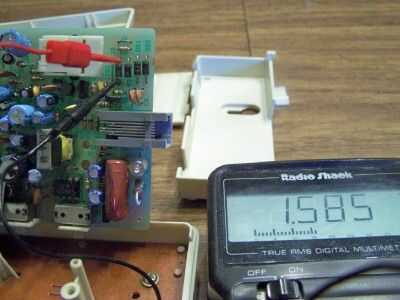

La segunda foto muestra la placa de circuito de teléfono. El cuadro de texto amarillo identifica a un banco de cuatro diodos. Aunque los diodos pueden venir en muchos tamaños y formas, los comúnmente utilizados en circuitos como éste son pequeños cilindros negro 5/16 pulgadas de largo y aproximadamente 5/32 pulgadas de diámetro. En un extremo es una banda gris. Un cable corre fuera de cada extremo del diodo.
Usted notará que las sondas no parece en nada a las sondas que ha visto antes. Este es otro accesorio que tengo en Radio Shack. Es un conjunto de clip en las puntas de prueba diseñado para captar los pequeños cables de componentes electrónicos para conseguir una lectura exacta más fácil.

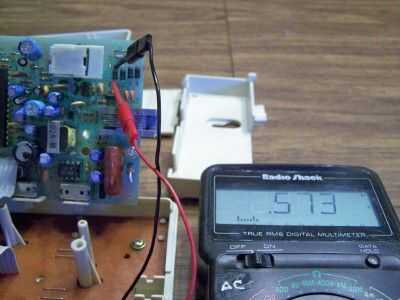

Cuando se prueba un diodo, buscas una corriente relativamente alta cuando los conductores rojo y negro se unen de una manera, pero una lectura relativamente baja cuando se invierten las conexiones de la lectura. Tenga en cuenta que la punta de prueba roja está por encima de la punta de prueba negra en esta foto y la lectura es de 1.585. Ver la tercera foto. La punta de prueba negra está por encima de la punta de prueba roja y la lectura es un tercio la lectura anterior, que es considerablemente más baja. Estas lecturas son el símbolo de un diodo en buen estado.
A menudo se puede comprobar un diodo sin sacarlo del circuito. A veces las lecturas son confusas. Lo más probable es corriente se alimenta a través de algún otro componente electrónico para causar una lectura alternada. Entonces es necesario desoldar uno del diodo conduce a aislarlo del circuito para lecturas precisas.
En el incidente de rayo mencioné, hubo sólo un par de diodos. Uno de ellos falló su prueba. Por menos de un dólar fue capaz de reemplazar el diodo defectuoso y el teléfono siempre fue buena. En el momento un nuevo teléfono era cerca de $20.

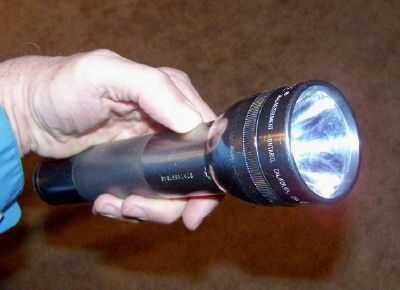

Ver la cuarta foto. Es una linterna que tiene ahora uno de sus focos de LED. Dejar trabajo y necesitaba saber si el LED estaba siendo bueno o no. Hice un cheque del diodo con mi medidor y descubrió que el interruptor era el problema.
