Todo el mundo necesita un multímetro (15 / 18 paso)

Paso 15: Auto van metros y el medidor de lectura

Es fácil olvidar a Ponga el medidor en el rango adecuado para el tipo de lectura va a hacer. Con un medidor analógico (indicador de aguja), que podría ser fatal para el medidor. Algunos medidores digitales son "auto-ranging". Esto significa que el medidor automáticamente hace el ajuste de la derecha. Mi contador tiene protecciones de circuito integradas en el medidor. Parte de este es dos fusibles diseñadas para "soplar" antes de que el circuito puede ser dañado. Trato de tener de estos fusibles a mano, por si acaso. Ver paso 16 para una foto con la ubicación de los fusibles.

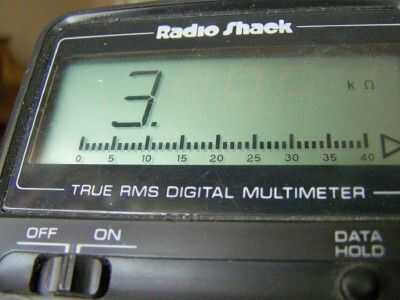

En mi medidor el dígito "3" indica un circuito abierto (= no hay camino para la corriente eléctrica). Si estoy utilizando la escala de ohmios (resistencia), el dígito "3" aparece hasta que conecte las sondas al dispositivo que estoy probando. A veces el dígito "3" cuando permanece conectado a un dispositivo conocido por ser bueno. Debe haber una lectura real, pero la razón no es que no tengo el medidor a un rango incorrecto. El dispositivo ¡ estoy revisando (por ejemplo) tenga un valor de resistencia de ohmios 12.500. Si el medidor se establece en un rango muy bajo, quizás a la gama de 4K, el dígito "3" aparecerá en la pantalla. Si mueve el selector a la gama de 40 K el metro pronto dará la lectura que busco. Trato de recordar que comienzan en un rango muy alto que no me dé tantos números en la lectura como espero ver. Entonces mueva el selector para bajar ajustes de rango hasta que veo el número de dígitos en la lectura para la precisión que necesita.
