Paso 2: Cableado del tablero superior
La soldadura de las tomas de 28 pin ZIF en la placa donde se indica.

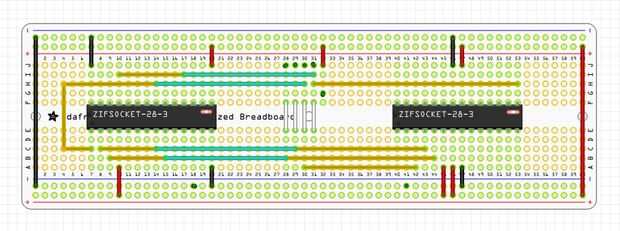

Siga el diagrama para la soldadura de los cables a la placa.
Tenga en cuenta los puntos donde un cable verde se une con un cable amarillo en el mismo agujero.
Dos cables se sueldan en el mismo agujero. Con 22 calibre alambre apenas cabrán.
Las manchas oscuras en los orificios J28-J31, G32 y en el riel inferior de tierra en los puntos 18 y 41 son donde se instalará el tablero superior al escudo. No lo hacen todavía.
