Todo en un programador AVR (3 / 7 paso)

Paso 3: El resonador de cerámica

Cortar una pieza forma uno de los encabezados femeninos que vinieron con el escudo, con tres pernos. Este es el zócalo para el resonador cerámico.

Deja bastante extra por lo que se puede lijar el borde liso.

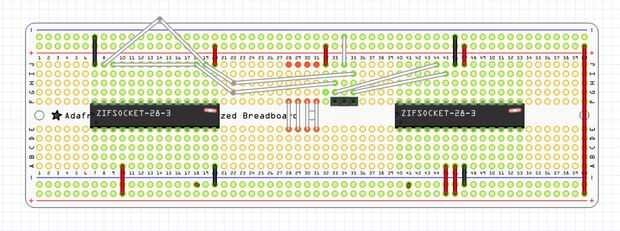

La cabecera de tres clavijas de soldadura en F-33 a través de F-35.

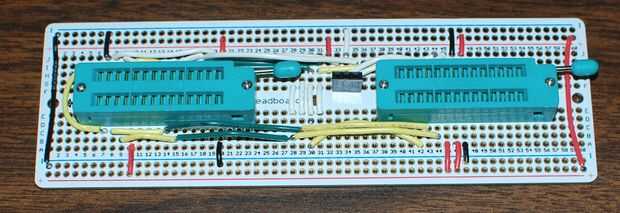

La soldadura de los cables blancos para el resonador cerámico.

Hay dos cables en los agujeros J-18 y J-19.

Puede que necesite los contactos en el resonador cerámico la lata por lo que hará buen contacto en el enchufe.
