Todo en una placa de prototipos para Arduino Uno (3 / 5 paso)

Paso 3: montar

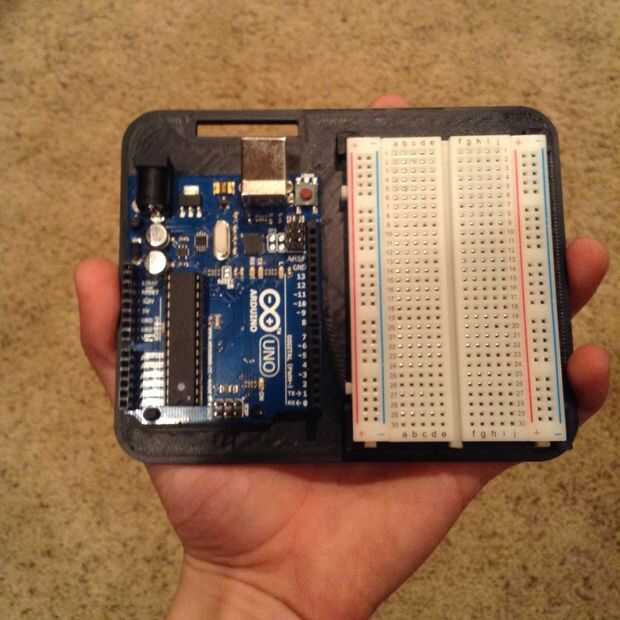

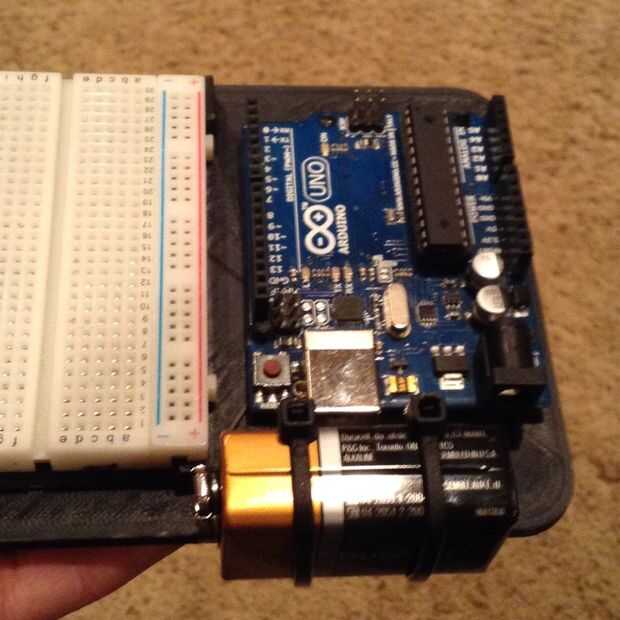

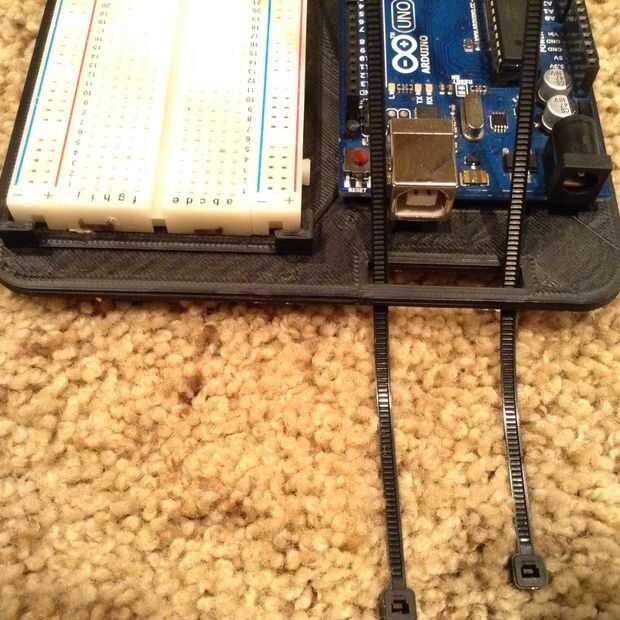

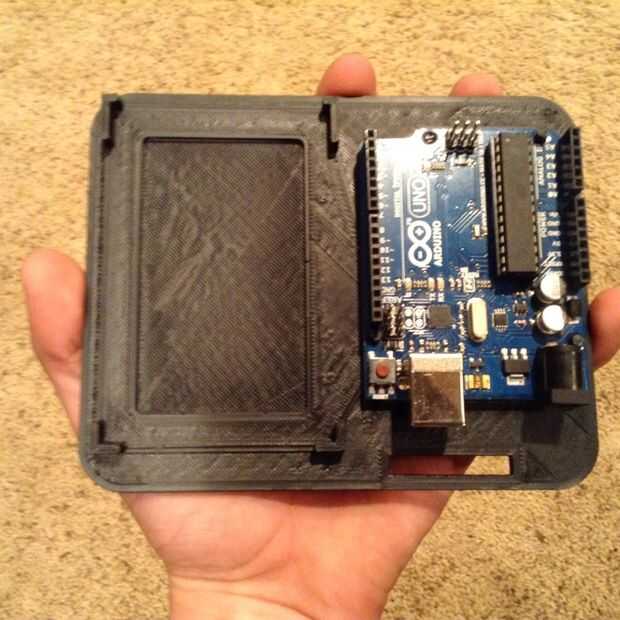

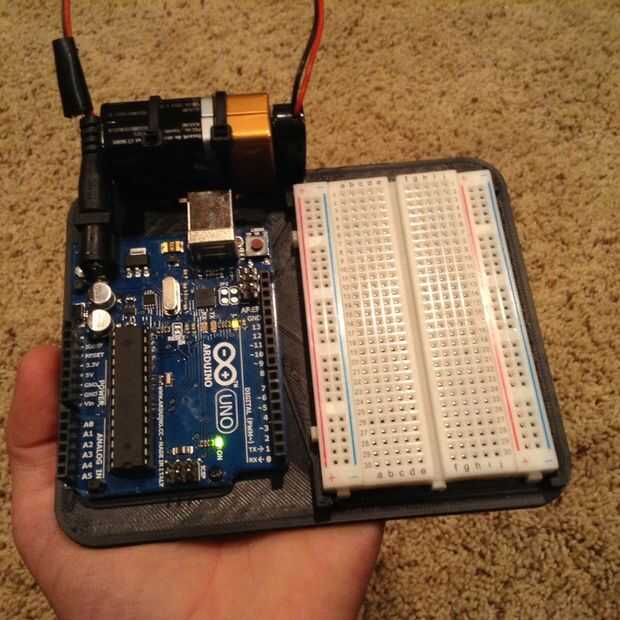

En el Arduino, hay cuatro agujeros. Dos de ellos están más cerca que los otros dos. Coloque los agujeros de las clavijas, alineando los agujeros más cercanos hasta las clavijas más cercanos. A continuación, poner la placa en su ranura. Puede que desee fijarlo con adhesivo, pero debería funcionar bien sin él. Ahora, toma los dos Zip lazos y colocarlos a través de la ranura como se muestra. Apriete alrededor de la batería de 9 voltios con los terminales de la placa, luego clip de extra. Último, conecte la batería de 9 voltios en el arduino con el cable de alimentación.
