Paso 6: Sistema de iluminación

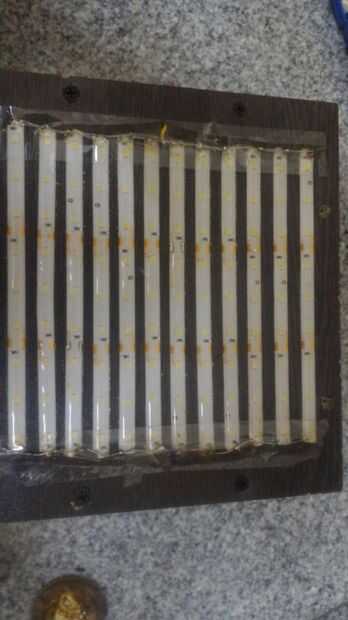

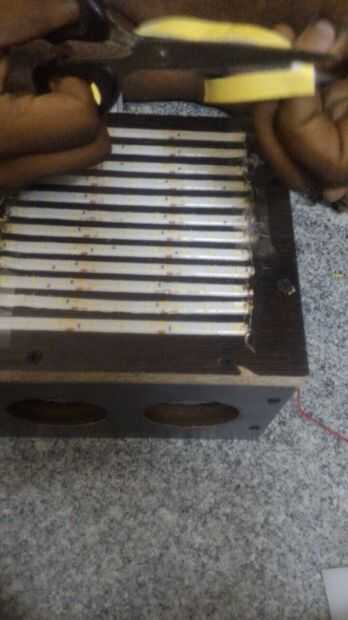

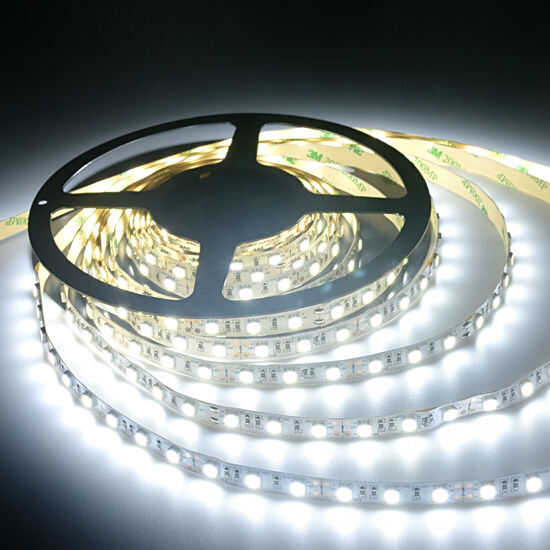

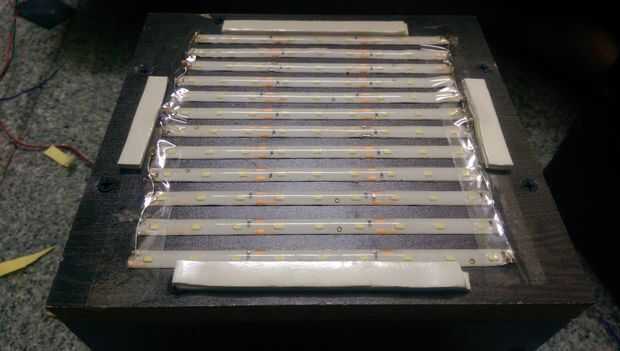

Quería una lámpara de emergencia también a integrarse en mi banco de potencia. Yo no quería comprar demasiados LEDs y preocuparse por su PCB. Así que me compré las tiras de LED blancas. Utiliza alrededor de 2 metros (120 LEDs) para este proyecto. Elegí la parte delantera para pegar las tiras. Las tiras fueron cortadas de tal manera que el número de LEDs en cada tiras era un múltiplo de 3 y las líneas de corte a lo largo de los rastros de cobre que estaban disponibles en las tiras, que fueron significadas para ser cortado. Luego que soldados todos los terminales de ánodo de la banda a lo largo de un lado para un solo alambre, del mismo modo todos los terminales de cátodo de la tira fueron soldados a un solo cable en el otro lado. En palabras simples, golpeó y conectado LEDs tantos como sea posible en la parte frontal de la caja en paralelo tal que podrían todos ser iluminadas por una fuente de CC de 12V...

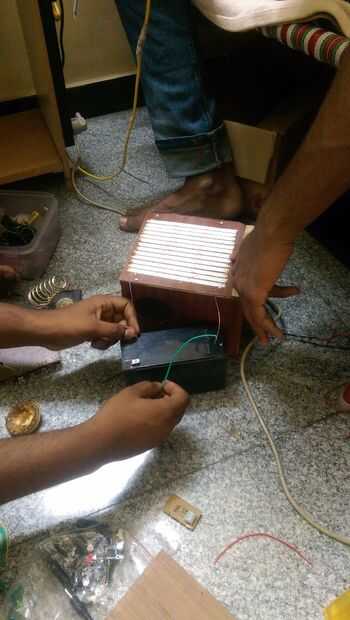

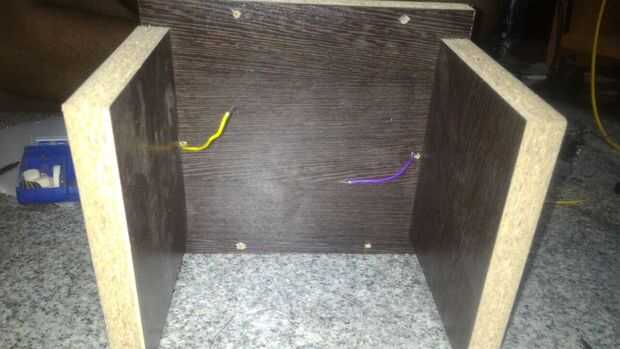

Más adelante dos agujeros fueron perforados en ambos lados de la cara frontal para el envío de los cables del extremo de las tiras de LED en el cuadro. Estos cables de extremo se conectaron a una batería con un interruptor de terminal dos en serie para al final. La cara posterior de la caja contiene este interruptor que puede utilizarse para encender y vuelta de la lámpara según las necesidades.

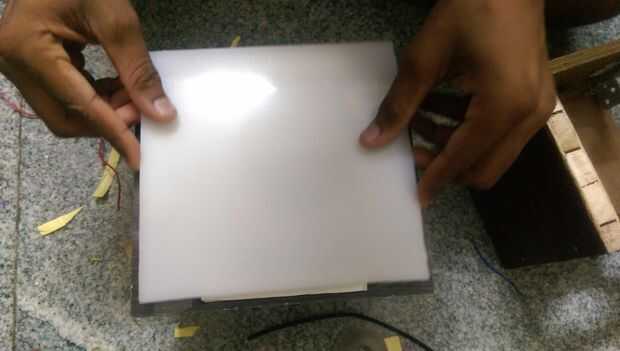

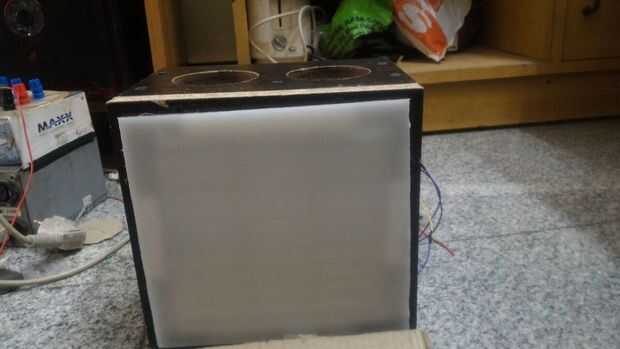

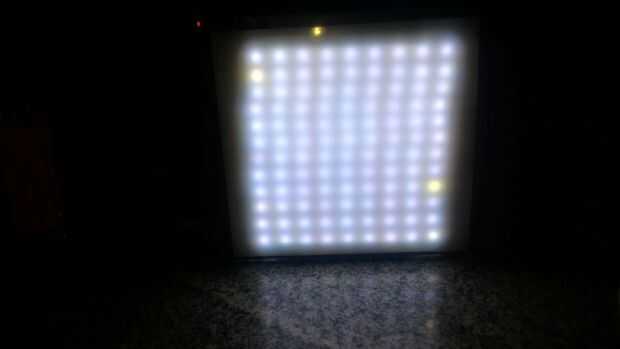

Este LED tiras ahora crea un look geek en mi banco de potencia. :-P así que le di una mirada con clase por pegar una cara casi frontal tamaño hoja de acrílico blanco en la parte superior con cintas de doble.
