Paso 8: Bluetooth + Aux cable sistema compatible de música
A Banco de energía portátil con un sistema de sonido es genial. Pero una Banco de energía portátil con un sistema de sonido Bluetooth es ultra cool ^_^

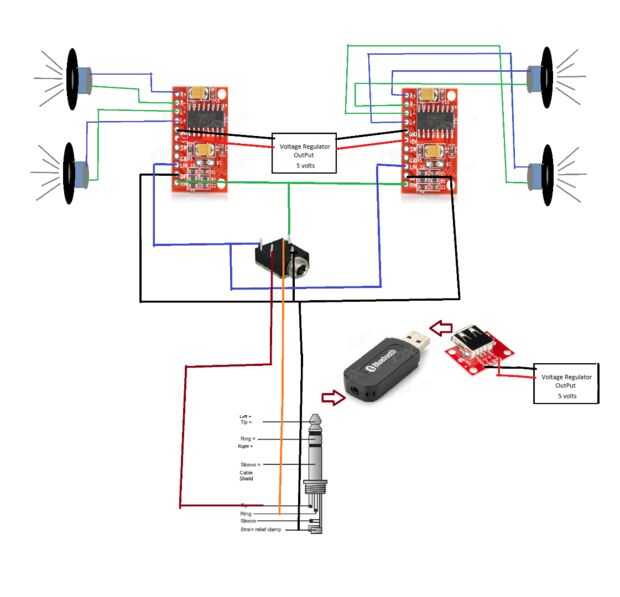

Tan había integrada un sistema de sonido Bluetooth demasiado en mi banco de potencia. Esto es como lo hice. El diagrama del circuito se puede encontrar en las imágenes anteriores. Funciona las tablas de PAM8403 amplificador mediante la salida de un regulador de 5V 7805. Los cuatro ponentes fueron conectados como se muestra en el diagrama. No importa la polaridad de los altavoces. Así que adelante y conectarlos de manera que siempre tienes ganas. Conecte todo de acuerdo con el esquema del circuito mostrado arriba.

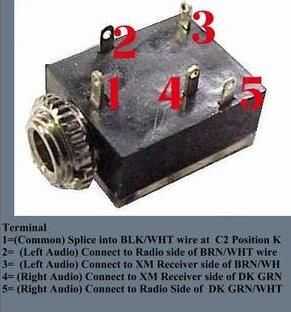

He utilizado un jack hembra de 3,5 mm también ya quería tocar música usando Bluetooth menos dispositivos como reproductores de mp3 también. Usé este componente. Este jack hembra de 3,5 mm me ayuda a cortar automáticamente conectividad Bluetooth a los altavoces como conectar un reproductor de música mediante un cable aux a él. Esta técnica de conmutación es en realidad una lógica increíble que se ha implementado en nuestro móvil desde hace mucho tiempo. He dejado al conector hembra abierta en la parte posterior de la caja para conectar el cable aux. Que conectado el adaptador de audio bluetooth al conector audio hembra con la ayuda de un jack audio macho de 3,5 mm como se muestra en el circuito.
