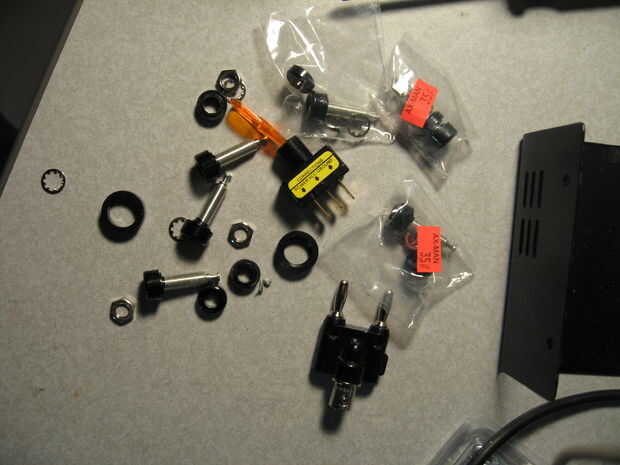

Paso 5: Arme las piezas de

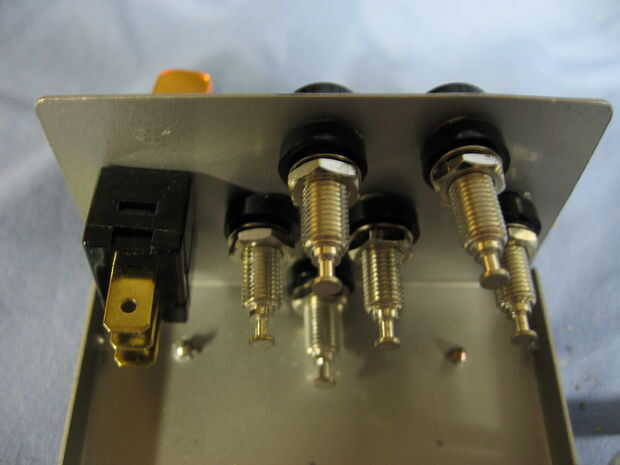

Luego soldar los cables a los postes. Mirando de frente:
El poste central es tierra.
Los postes de la izquierda es - 5V.
El poste de la derecha es + 5V.
El post de abajo es de 3.3V.
El superior izquierdo es - 12V.
La parte superior derecha es + 12V.
El interruptor tiene 3 terminales: + 12V, GND y el contacto conmutado. Cuando el interruptor está apagado, el contacto conmutado se abrirá y la luz estará apagada. Cuando el interruptor está encendido, el contacto conmutado a tierra y la luz estará prendido.

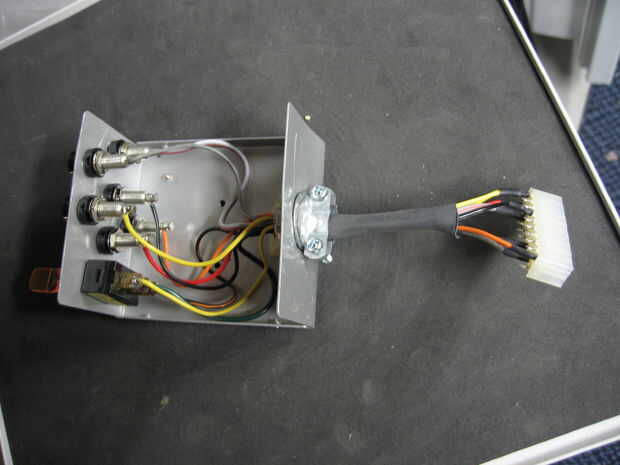

El otro cable amarillo va a los + 12V del interruptor.
El segundo negro va al interruptor de suelo.
Finalmente el cable de interruptor de alimentación va al contacto conmutado.
