Paso 1: Piezas y diseño de un relé
IMAGEN:

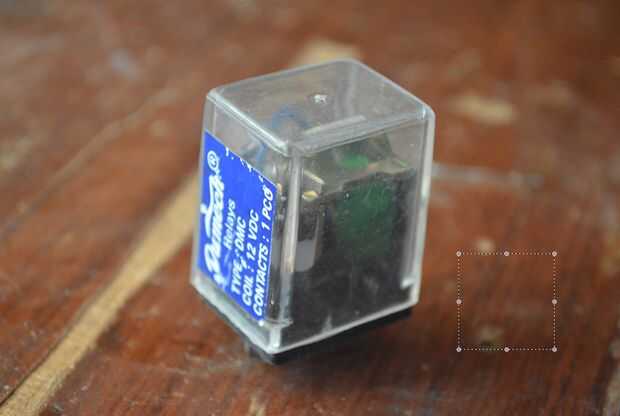

- Relé dentro de su estuche.

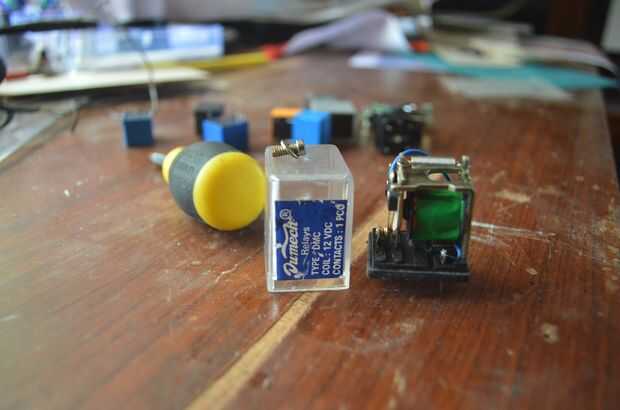

- Relé se separó de su caso con un destornillador.

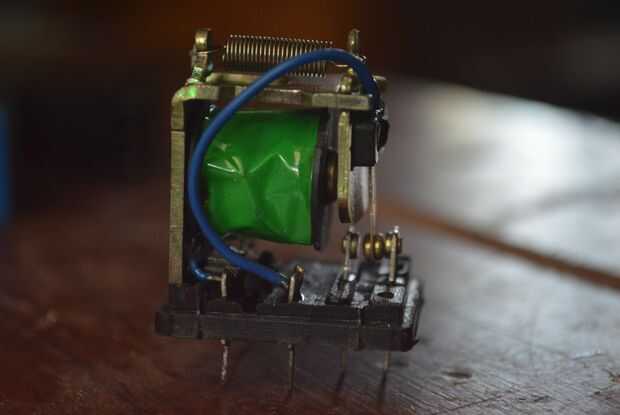

- Partes del relé.

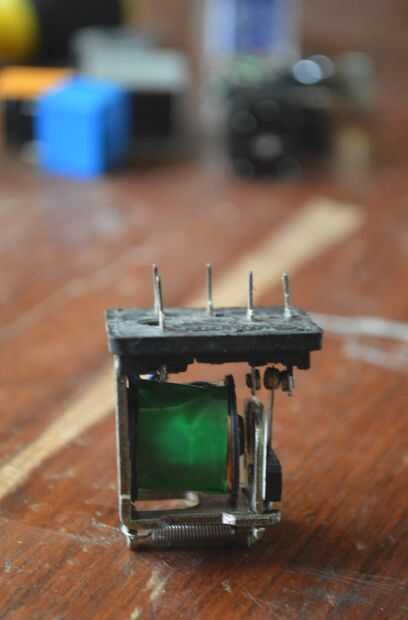

- Conduce de relé que puede soldarse a un PCB

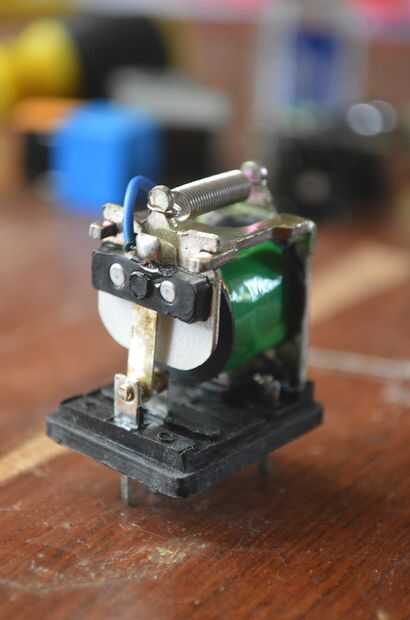

- Partes del relé
Empezar por la eliminación de la caja de plástico o PVC del relé utilizando un destornillador. Puedes ver el diseño y varias partes del relé. Las partes principales del relé son: armadura, primavera, yugo, contactos y bobinas.
Un simple relé electromagnético se compone de una bobina de alambre envuelto alrededor de un núcleo de hierro dulce, un yugo de hierro que proporciona un camino de baja reluctancia para el flujo magnético, una armadura de hierro móvil y uno o más conjuntos de contactos (hay dos en el relevo en la foto). La armadura con bisagras para el yugo y mecánicamente ligada a uno o más conjuntos de contactos en movimiento. Se llevó a cabo en lugar por un resorte para que cuando el relé es desenergizado hay un boquete de aire en el circuito magnético. En esta condición, uno de los dos conjuntos de contactos en el relevador en la foto se cierra, y el otro juego está abierto. Otros relés pueden tener más o menos sistemas de contactos dependiendo de su función. El relé en la imagen también tiene un cable conectar la armadura al yugo. Esto asegura la continuidad del circuito entre los contactos móviles de la armadura, y el circuito de la pista en la placa de circuito impreso (PCB) vía el yugo, que es soldado a la PCB.
