Paso 5: Voltaje y corriente parámetros del relé de

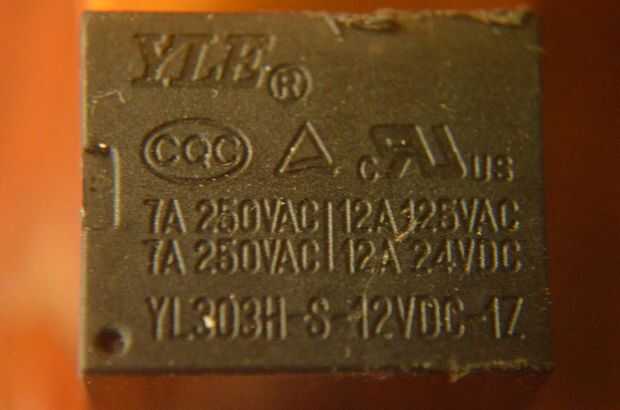

IMAGEN: 1. voltaje & los parámetros actuales del guión en el caso del relé relé.
2. voltaje & los parámetros actuales del guión en el caso del relé relé.
La mayoría de relés están disponibles en diferentes voltajes de operación como 5V, 6V, 12V, 24V, etc.. Si la tensión necesaria es suministrada al relé, el relé se activa. La tensión de un relé es generalmente en DC. Pequeña señal relés y relés de potencia de baja tensión están generalmente en DC, pero el control de red relés y contactores con frecuencia tienen bobinas AC. El resto de los terminales de un relé se utilizan para conectar un circuito de CC o CA (generalmente 50 / 60Hz). Las clavijas de conexión y contacto del relé tienen su respectiva tensión máxima y parámetros de calificación actual. Estos parámetros son generalmente en guión sobre el plástico o PVC caja del relé. En las calificaciones de contacto, con frecuencia tienen algo como 5A / 10A estas son las cifras que tienes que estar dentro. Dicho que puede ejecutar una corriente más alta que el estampado en él si su voltaje es inferior, aunque no direccional proporcionales y debe consultarse la ficha técnica para el relé. Si un relé está sobrecargado, puede quemar y dañar el circuito o aparatos conectados a él. Asegúrese de elegir un relé que pueda manejar su requisitos de voltaje y corriente para la bobina del relé no quema y no dañe tu circuito.
