Paso 1: Composición y funcionamiento
IMAGEN:

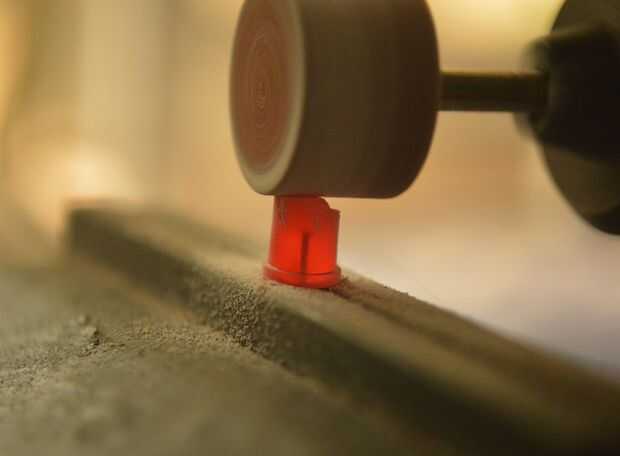

- Dremeling un LED.

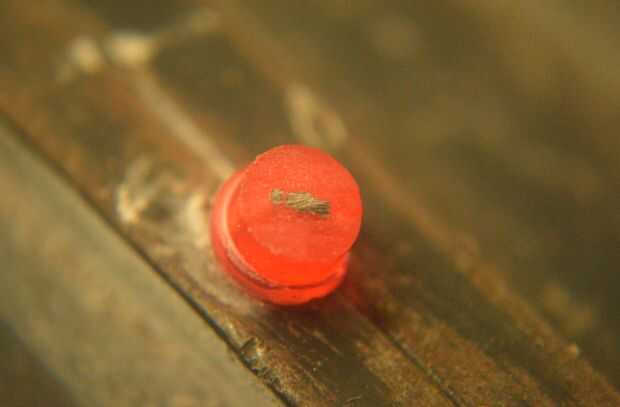

- Vista superior de los Electodes del LED. (cátodo más grande, más pequeño ánodo).

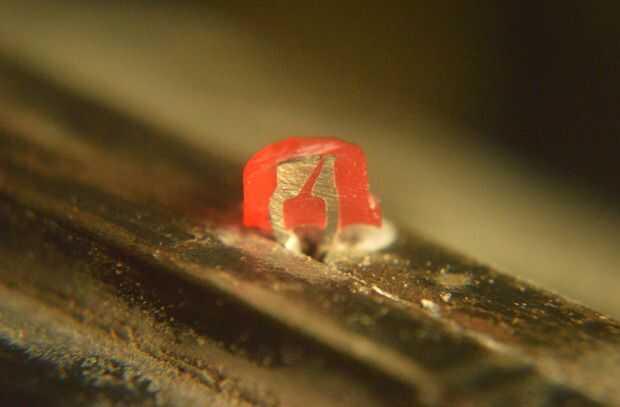

- Closeup de ánodo y el cátodo del LED. (LED en rodajas por la mitad).

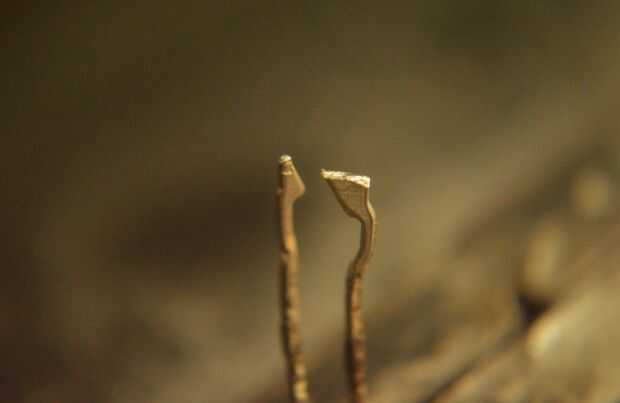

- Ánodo y el cátodo del LED extraído de la cáscara plástica.
Composición
LED más comunes se compone de galio (Ga), arsénico (As) y Phosphorus(P). LED modernos no es simplemente tipos de GaAsP - otras cervezas de semiconductor son abundan! Estos semiconductores se utilizan también en varios otros componentes electrónicos.
De trabajo
Un LED es un diodo de ensambladura del P-N que emite luz. Cuando un LED está en diagonal hacia adelante emite luz en vez de calor generado por un diodo normal. Cuando la Unión P-N es en diagonal hacia adelante, en el caso de un LED de algunos de los agujeros se combinan con los electrones de N - región y algunos de los electrones de N se combinan con el agujero de la región de P. Cada recombinación irradia luz o fotones.
LED tiene una polaridad y por lo tanto no funciona si están conectados en diagonal inversa. El método más sencillo para comprobar la polaridad de LED común es manteniendo el LED cerca de su ojo. Verás que hay dos electrodos. El más grueso es el Cathode(-). La luz es emitida por el cátodo. El electrodo más fino es el Anode(+). [Aunque este método de comprobación de polaridad no funcionará para algunos LED LEDs de alta eficiencia, etc. donde es todo lo contrario]. Generalmente LED se fabrica para que la longitud de los cables, de cátodo y ánodo difieren. Debido a esto LED se fabrica con el plomo de Anode(+) más de largo que la cabeza de Cathode(-). Esto también facilita determinar la polaridad. Nota: algunos fabricantes de mantener ambos cables de los electrodos de la misma longitud. Finde se prueba la polaridad usted necesitará utilizar un multímetro.
