Paso 3: construir
IMAGEN:

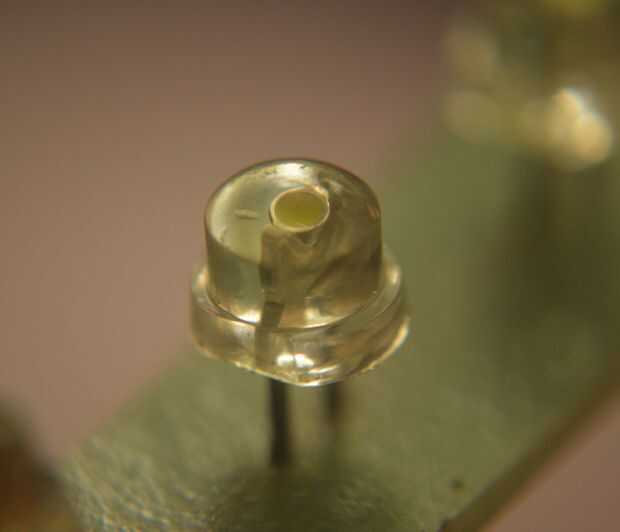

- Base LED.
- Domo LED.

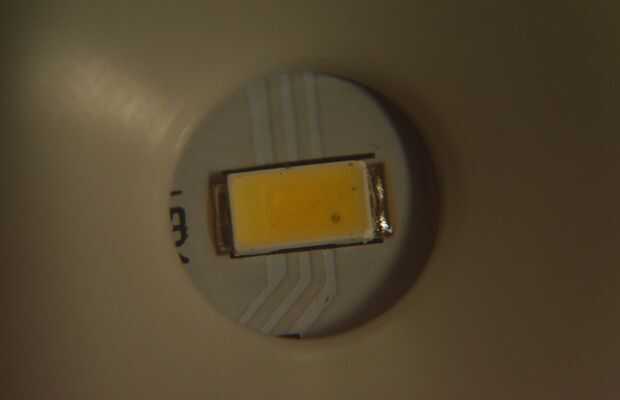

- LED SMD (grande).

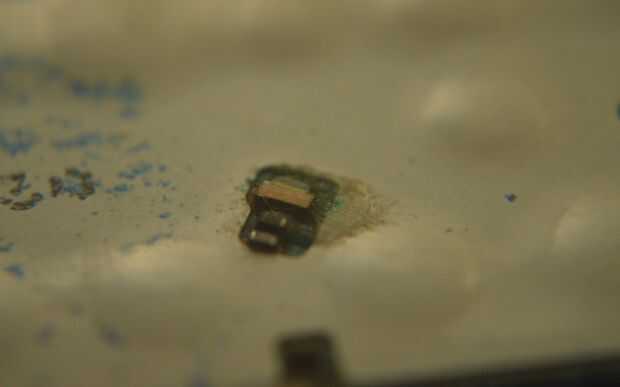

- SMD LED (pequeño).
- Pantalla LED utilizada en Display de 7 segmentos.
LED se fabrican en una variedad de formas y tamaños. El color de la lente plástica es a menudo el mismo que el color real de luz emitida, pero no siempre. Por ejemplo, plástico púrpura se utiliza a menudo para LEDs infrarrojos, y mayoría de los dispositivos azul tiene cubiertas incoloras. Moderno de alta potencia LED como los utilizados para la iluminación y la iluminación de fondo se encuentran generalmente en los paquetes de dispositivos de montaje superficial (SMD). Algunos LED ha difundido lentes de plástico.
Base LED
El LED básico es uno de los LED más ampliamente utilizados. Debe también de popularidad su pice es relativamente más barato comparado con otras de LED. Parece muy básico y el diseño es muy simple.
Domo LED
Este es un tipo de LED que tiene forma de gusto una 'cúpula'. Esta forma está diseñada también aumentar el área a la cual se transmite la luz. En otras palabras el ángulo de emisión (Circumfernce) de la luz de lo LED es mayor que el LED básica. Esto generalmente es controlado por lo colocan el emisor de luz de la cúpula. Las hojas de especificaciones casi siempre te dan un "ángulo de media potencia" (el ángulo fuera del eje en el que estamos viendo sólo la mitad del brillo). Si usted quiere un ángulo de emisión mucho más amplio se puede cortar la cúpula con una herramienta dremel. Si desea, puede entonces presentar o pulir el final, pero no es necesario. Cuanto más corte al dispositivo de emisión, el ángulo más amplio obtendrá. Pero tenga cuidado de no cortar demasiado cerca porque hay un pequeño alambre allí que generalmente no se puede ver por el ojo. Aunque este tipo de LED es un poco más caro que un basic led.
SMD LED
Este tipo de LED es generalmente muy pequeño en tamaño. SMD significa dispositivo montado superficie. Y como su nombre indica, este LED es soldado sobre la superficie de la PCB a diferencia de los componentes convencionales de 'hueco'. Estos LED se sueldan generalmente por máquinas (Robots de soldadura precisa) y son extremadamente difíciles de soldar a mano (aunque no imposible la soldadura SMD LED con la mano). Inorder para soldadura SMD LED de mano sólo tiene una fina punta para soldar hierro, alguna soldadura fina, una luz brillante y posiblemente una lupa y unas habilidades de soldaduras buena y precisas.

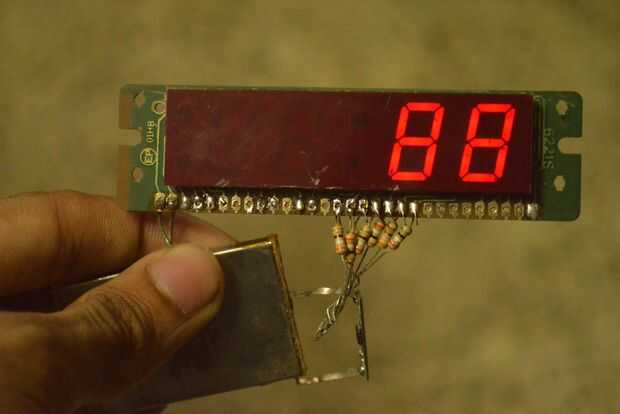

Pantalla LED
Este tipo de LED se utiliza principalmente en pantallas como su forma es plana.
