Paso 2: De fondo: Cómo funciona un circuito Dimmer

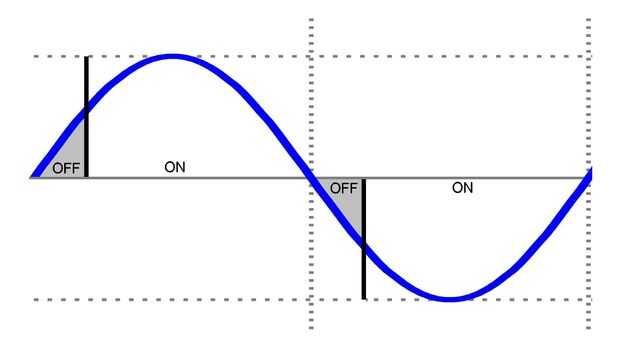

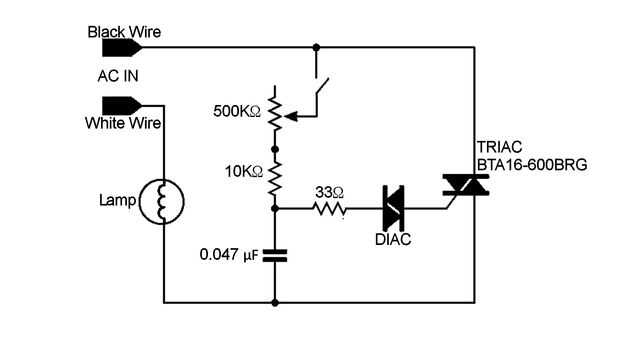

La electricidad de la CA del tomacorriente es básicamente una onda sinusoidal. Más modernos circuitos de regulación trabajan cortando parte de la onda senoidal. Es un esquema simple de este tipo de circuito regulador de intensidad. Estos circuitos utilizan un semiconductor llamado TRIAC. Un TRIAC conduce la electricidad sólo después de que el voltaje en el pin de la puerta ha llegado a un cierto umbral. A menudo se combina con un DIAC para aumentar este voltaje del umbral. El DIAC/TRIAC está conectado a un resistor y un condensador. La resistencia establece cómo rápidamente el condensador alcanza el voltaje umbral. Mediante el ajuste de la resistencia, determinar la cantidad de la onda senoidal es cortado.
En la primera parte de cada ciclo, el TRIAC está apagado. El condensador se empieza a cargar a través del resistor variable. Cuando el voltaje del capacitor es alto bastante el DIAC/TRIAC se activa y conduce la electricidad a la lámpara. Este proceso ocurre en la primera de las partes positivas y negativas de la onda senoidal.
