Toma de corriente ajustable (5 / 6 paso)

Paso 5: Conecte el atenuador al cable de alimentación y salida

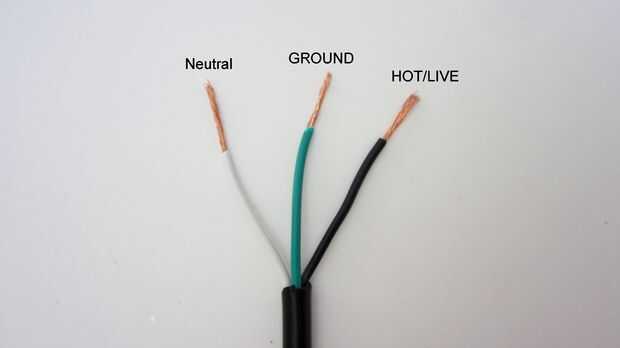

Antes de conectar cualquier cosa, es importante primero identificar todos los cables. El regulador y la salida necesitan estar conectados en una determinada configuración. El sistema de codificación de color para los cables eléctricos, varía de país a país. En los Estados Unidos, cables blancos son "neutrales", los cables negros son "calientes" y los cables verde/desnuda son "ground".

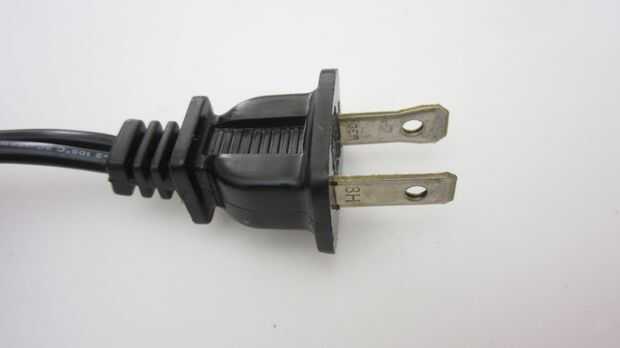

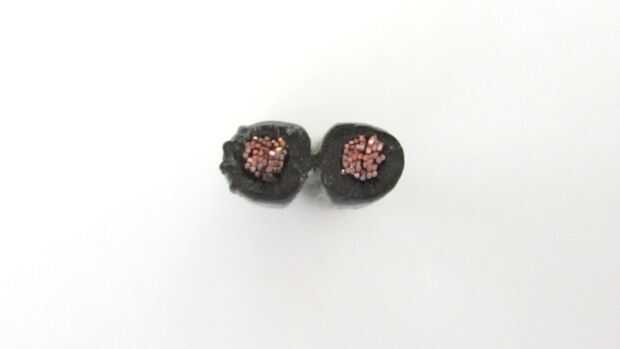

Si los cables no están codificadas por color, entonces es aún posible identificar de las clavijas en el enchufe o la textura de la aislamiento. Los cables de "Neutral" están normalmente conectados a la clavija ancha del enchufe y tienen rebordes en el aislamiento. Los cables "Calientes" están conectados típicamente con la punta estrecha del enchufe y tienen aislamiento con un lado de la verdad.

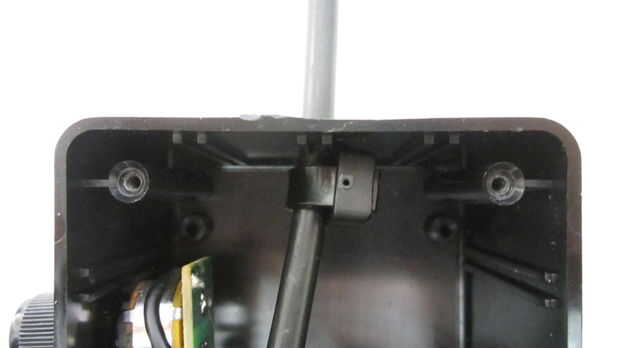

Después de identificar los cables, está listo para conectar todos los componentes. Inserte el cable de alimentación a través del orificio en el lado de la caja. Si usted desea hacer el cable de alimentación un poco más seguro, puede aplicar pegamento o un zip lazo alrededor de él en la pared de la vivienda. Esto ayudará a evitar que se sacó y rompiendo las conexiones.

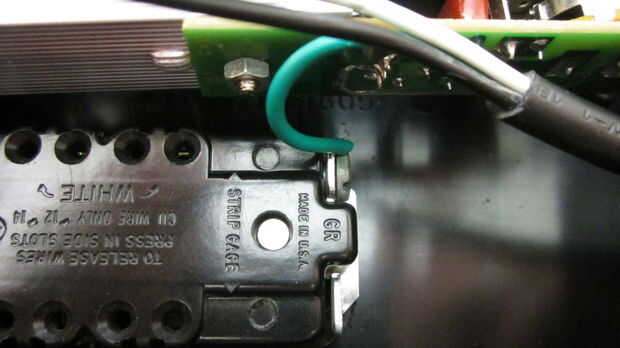

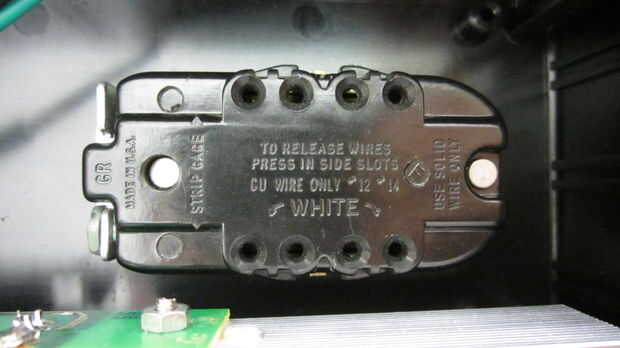

Conecte el cable de "masa" (alambre verde o desnudo) del cable eléctrico a la tuerca en el extremo de la salida. Luego conecte el cable blanco a la ranura de la salida que se etiqueta para cables blancos. Conecte el cable negro del cable de alimentación al cable negro de la entrada del atenuador. Luego conecte el cable negro de salida del dimmer a la ranura de la salida que se etiqueta para cables negros.

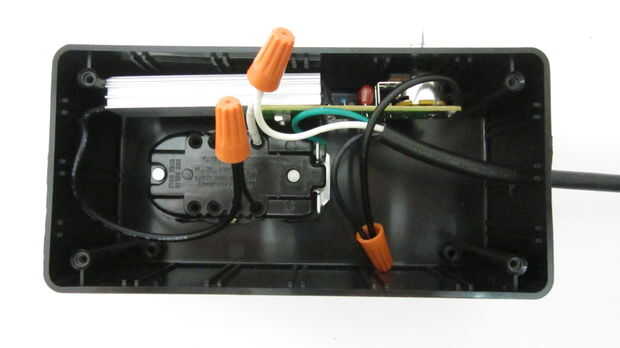

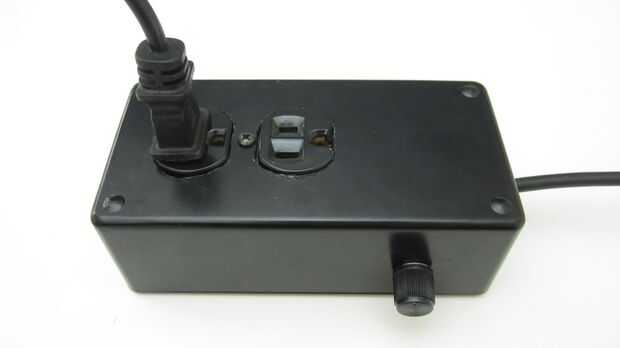

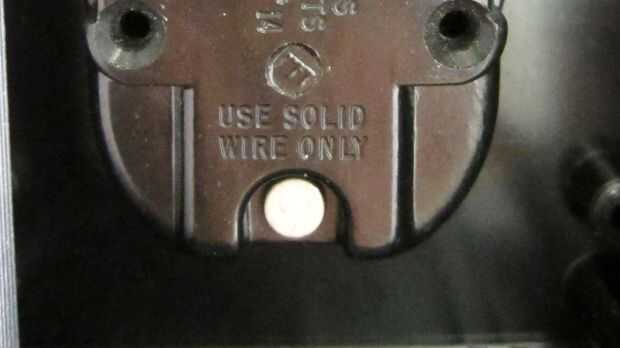

Si los cables necesitan ser sólido para insertarse en la salida, entonces puede que necesite añadir unos trocitos de hilos de núcleo sólido. Conecte el cable de núcleo sólido a la salida. Luego conecte a los correspondientes cables con conectores de rosca aislados. Después de hacer todas las conexiones, cerrar la caja. Su salida de potencia ajustable es completa.
