Paso 5: Cableado, soldadura y atornillado.

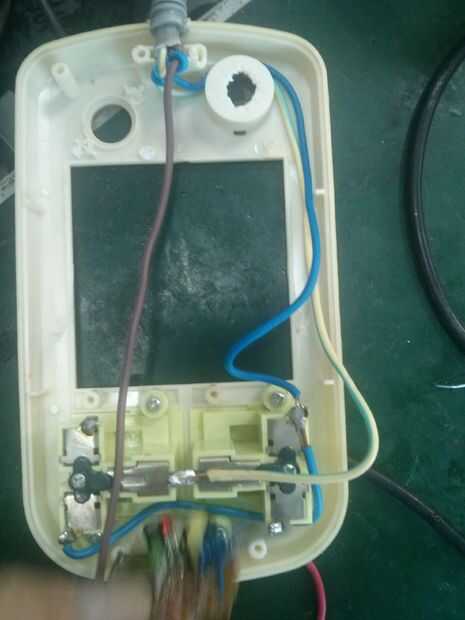

Añadido unos agujeros en el espalda, factor de forma de Arduino. No me gusta los tornillos de salir a la calle, pero esto quería rápido y sostenido en su lugar. Luego los alambres soldados para el relé de sistema de energía y mantuvieron separada del resto de la electrónica. Perforar un agujero para el USB.
Tengo que decir, que después he cambiado la fuente de alimentación, he añadido un agujero extra de USB, ya que la nueva fuente de alimentación tenía un conector USB. De esta manera la salida podrían cargar teléfonos así.

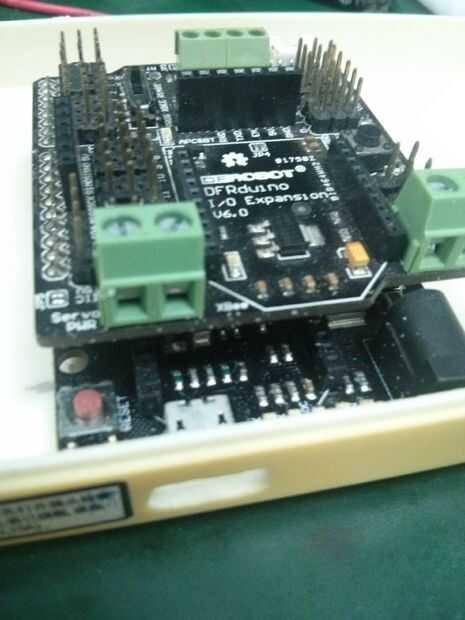

Tenga en cuenta que fui de DFRobot leonardo, ya que tiene 3 conectores del sensor y un zócalo Xbee. Esta manera, puedo agregar los relés + sensor y un módulo inalámbrico con el dfrobot desnudo leonardo. El tablero tiene 3 pins cerca el ICSP que son muy fáciles de conectar de los sensores. Pero por ahora estoy usando el escudo de expansión ya que estoy planeando conectar varios sensores más para mi próximo proyecto. El puerto serie secundario para el sistema inalámbrico también va a ser muy conveniente cuando es Internet habilitado.
