Paso 9: Cableado
Inserte el soporte de fusible en su ranura anteriores. Apriete las tuercas y arandelas.

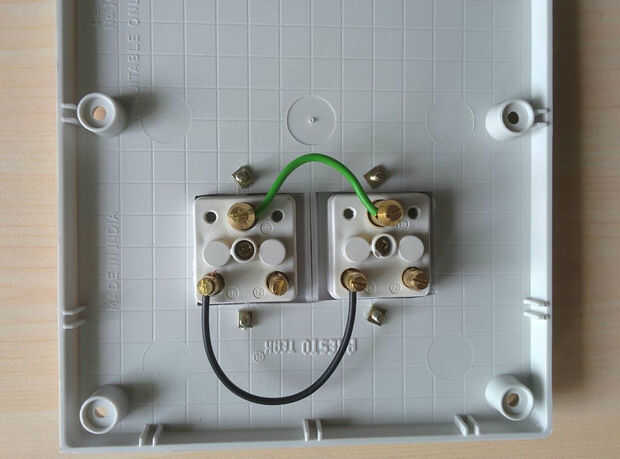

Conectar el neutro pernos y pernos de tierra de las dos tomas un cable negro y y el cable verde.

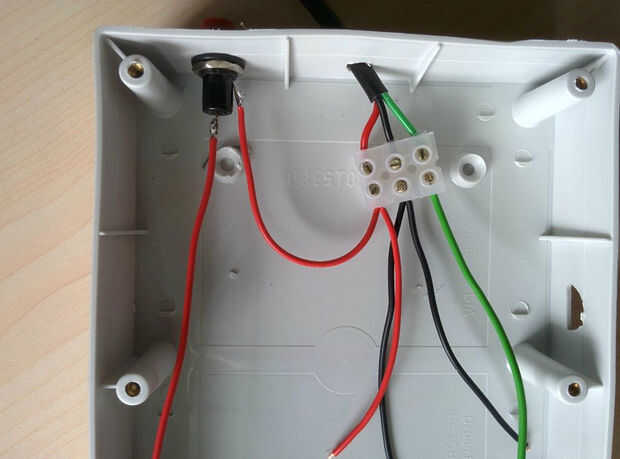

Unir dos trozos de cables rojo y negro.
Insertar a los pines correspondientes de la terminal de tornillo y atorníllelos.
Conecte un trozo de alambre verde de conexión a tierra.

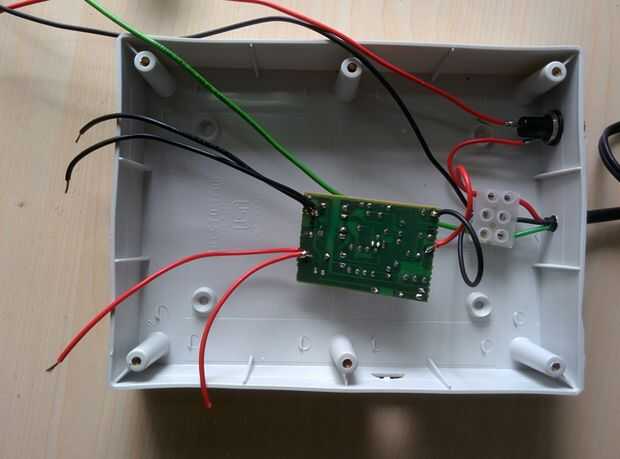

De dos hilos rojos uno va a la entrada de SMPS y otro va a una terminal del fusible.
De dos hilos negros uno va a las SMPS de entrada y otro va a la toma de neutro.

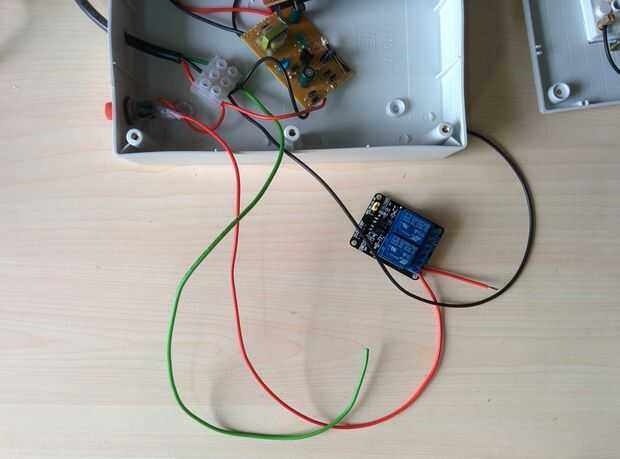

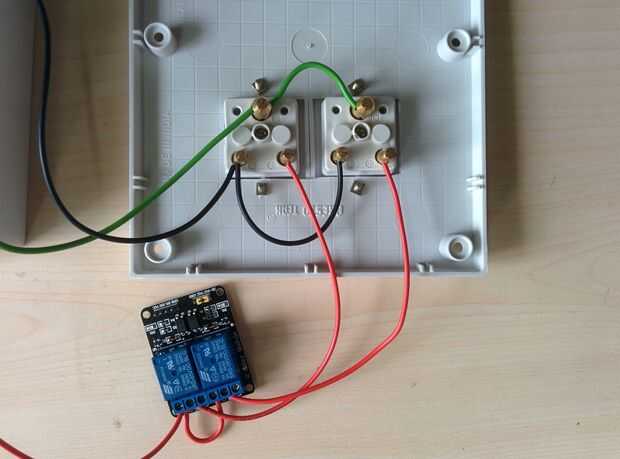

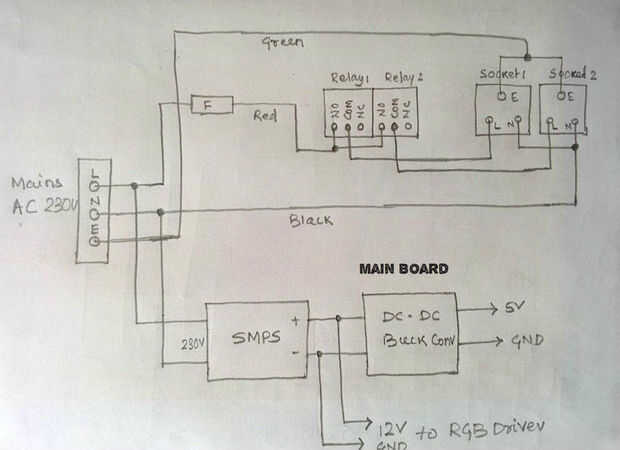

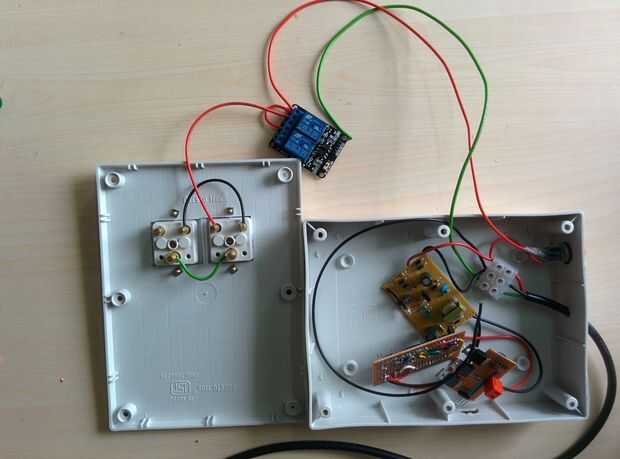

Hacer la otra conexión según el diagrama de línea.
Alerta: Tenga cuidado durante el cableado. Nada malo puede dañar sus aparatos.
