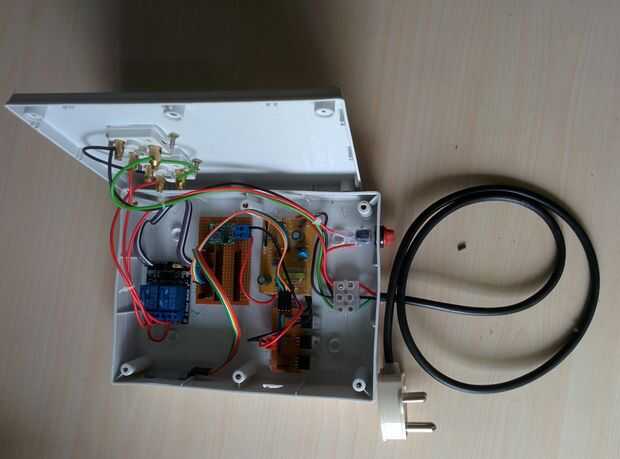

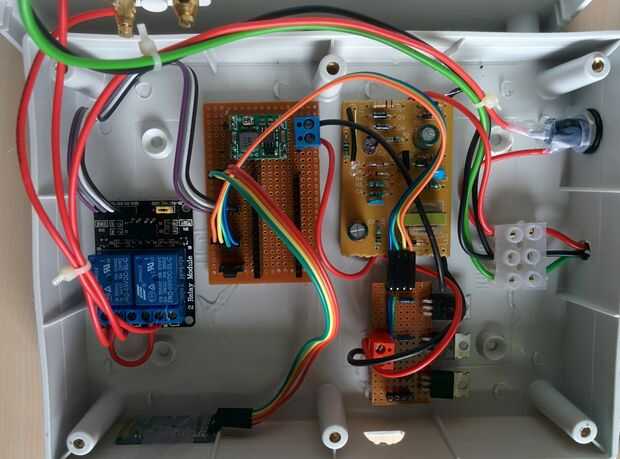

Paso 11: Conectar todos los módulos a la tarjeta principal
Primero, conecte todos los módulos Vcc y tierra en el riel de alimentación. Use cables de jumper hembra-hembra realizar la conexión.
5V---> Vcc
Tierra---> GND
1. conexión diente azul:
Arduino--> HC06
RX---> Tx
TX---> Rx

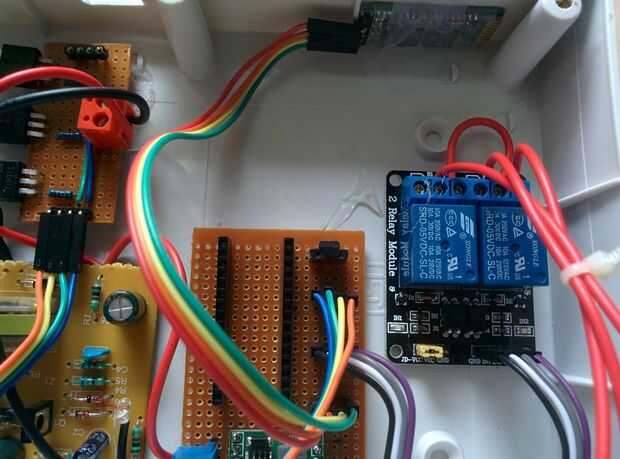

2. relé de conexión:
Arduino---> módulo de relé
D2---> IN1
D4---> IN2
3. RGB Junta:
GND - > GND
Arduino---> tablero de conductor del RGB
D6---> R
D9---> G
D11---> B
LM 35 4.Connection:
Arduino---> LM35
A0---> a
