Paso 4: Tablero principal

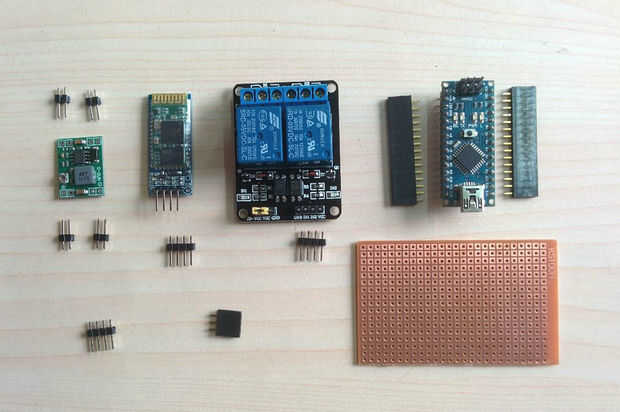

Es el tablero principal consta de una placa Arduino Nano, un convertidor dc-dc y pernos de cabecera para los diferentes módulos
(Sensor de relé, Bluetooth, RGB) conexiones.
Podemos alimentar 12V fuente de smps directamente a Arduino. Pero todos los módulos funcionan a 5V DC. Así se utiliza un separado convertidor de DC-DC buck.

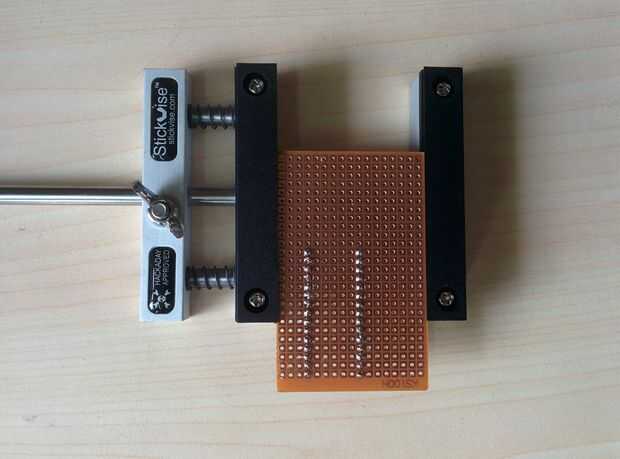

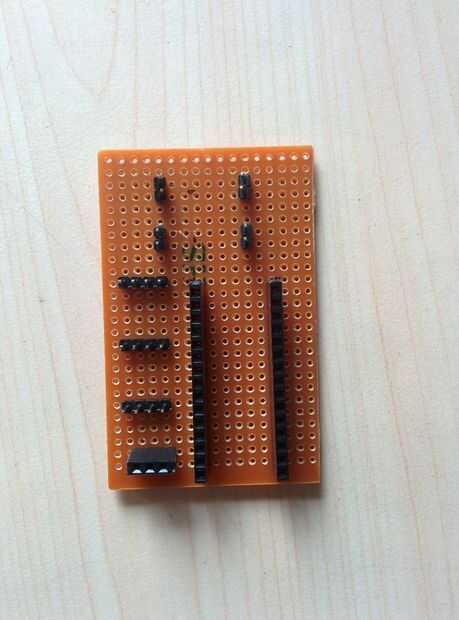

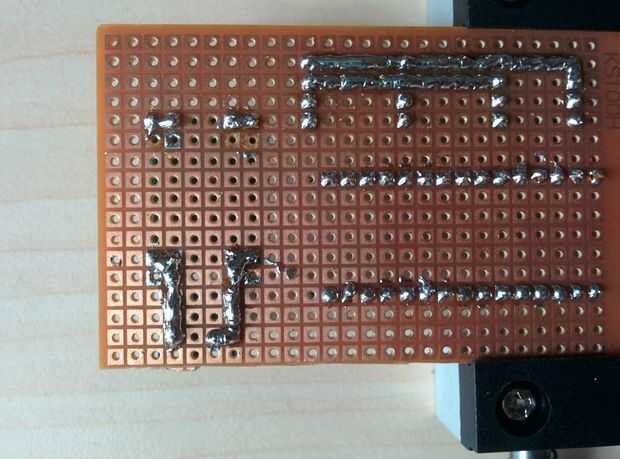

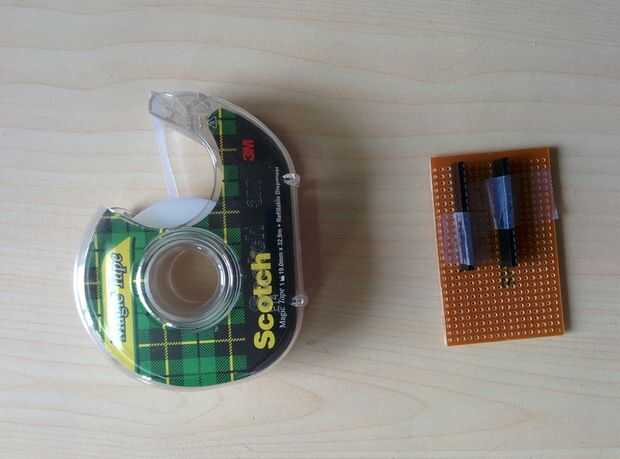

Primero corte las cabeceras para Arduino Nano y otras conexiones. Luego suelde como se muestra en las fotos. Puede utilizar cinta adhesiva para mantener los encabezados durante la soldadura. Nos ahorrará mucho tiempo.

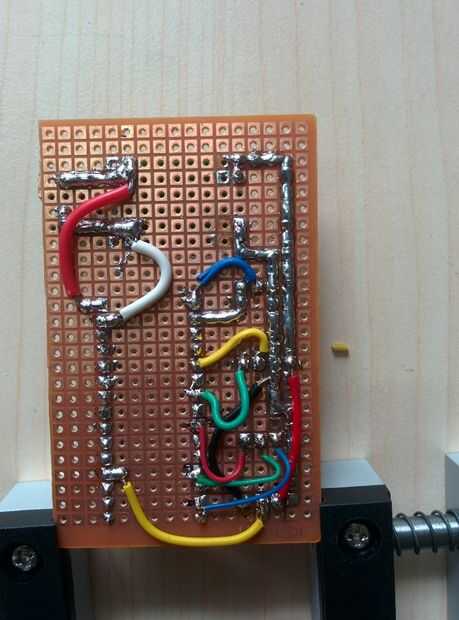

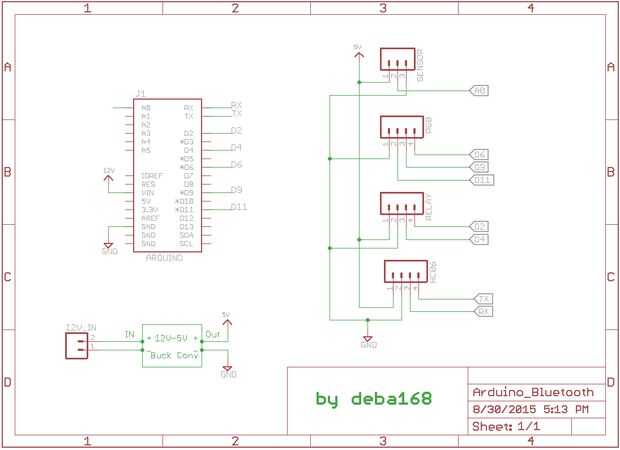

Luego realizar las conexiones según el esquema.
De 12V de corriente soldar un terminal de tornillo 2pin.
