Paso 5: Tablero RGB
La forma corriente y de tensión al pin pwm de arduino no es suficiente para conducir las tiras RGB. Tan una fuente de alimentación separada y controlador es necesario para él.
El circuito driver es hecho por 3 transistores TIP31C NPN y 3 resistencias de 1K.

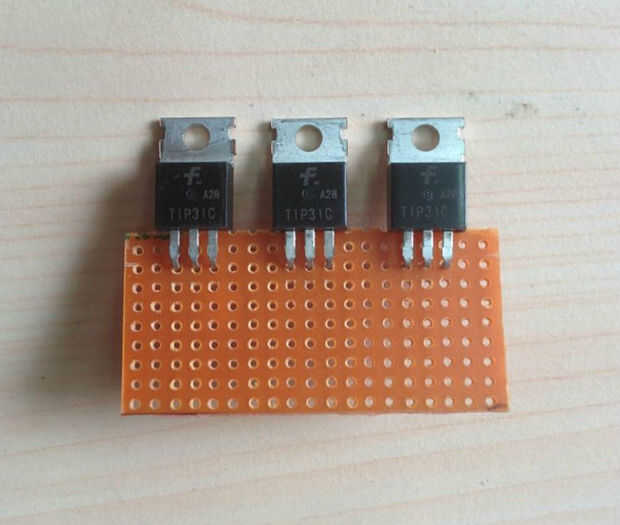

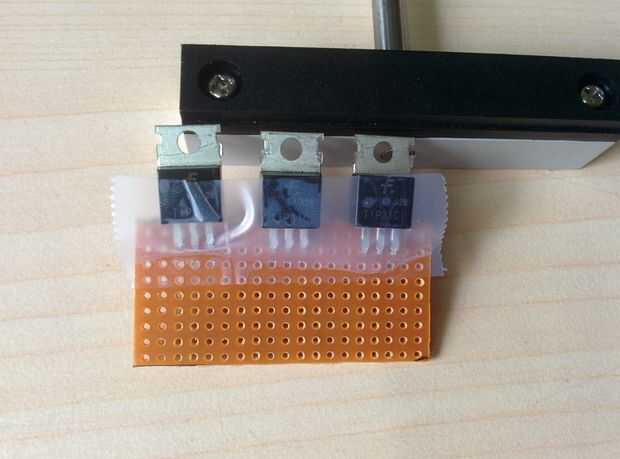

Primero la soldadura de los 3 transistores y resistencias

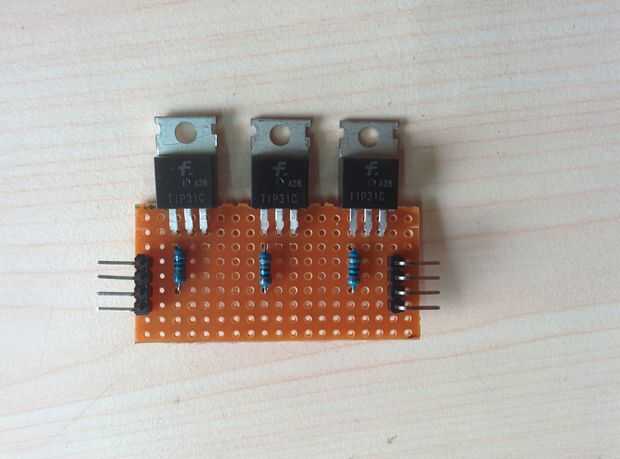

Luego soldar la entrada/salida de cabecera y terminal de tornillo.

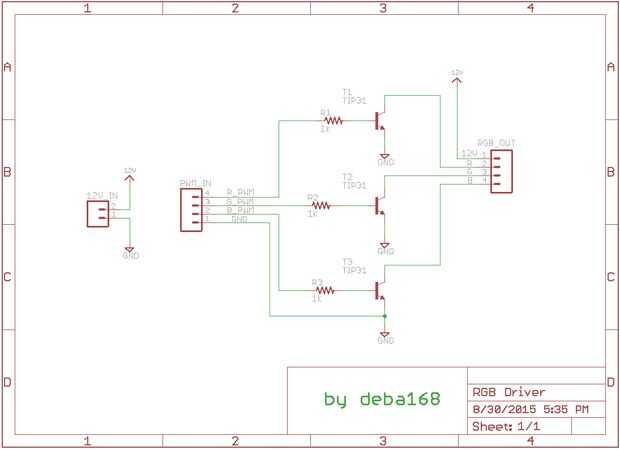

Hacer todas las conexiones según el esquema.

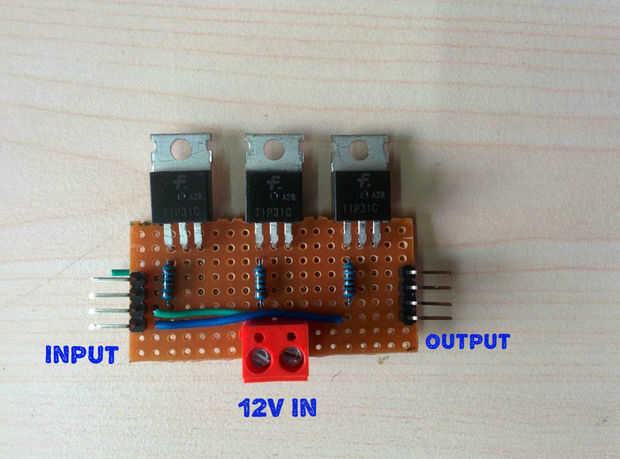

Las cabeceras de entrada es 4 pernos (GND, R_PWM, G_PWM, B_pwm) de arduino.
Las cabeceras de salida es de 4 pines (12V, R_PWM, G_PWM, B_PWM) para las tiras RGB.
El terminal de tornillo se utiliza para entrada de alimentación de 12V.
