TOMA de corriente inteligente (8 / 15 paso)

Paso 8: Preparar el cable de alimentación

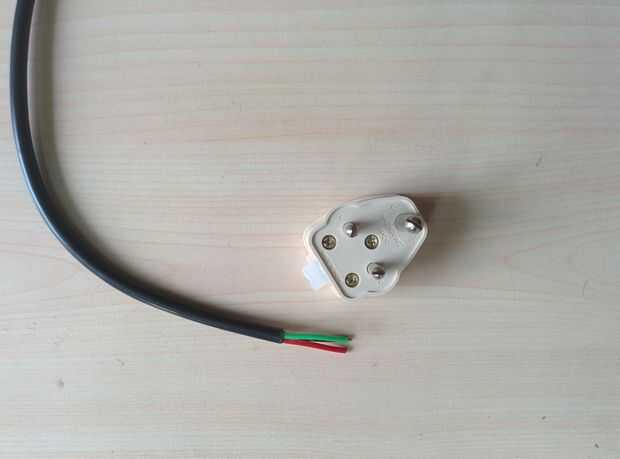

Utilice un cable de 3 conductores aislados para hacer el cable de alimentación. La longitud del cable es su opción.

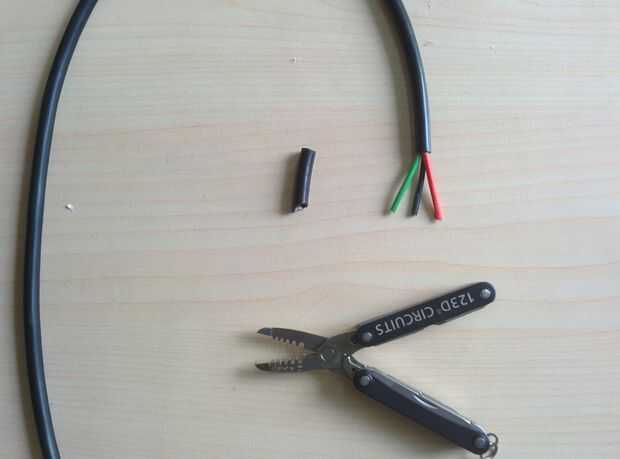

Tiras hacia fuera de los aislamientos en los extremos. Utilizo mi leatherman (tengo como premios de Instructables) para hacer el trabajo.

Los 3 cables son color cifrado.

Rojo -> línea

Negro -> neutro

Verde -> tierra

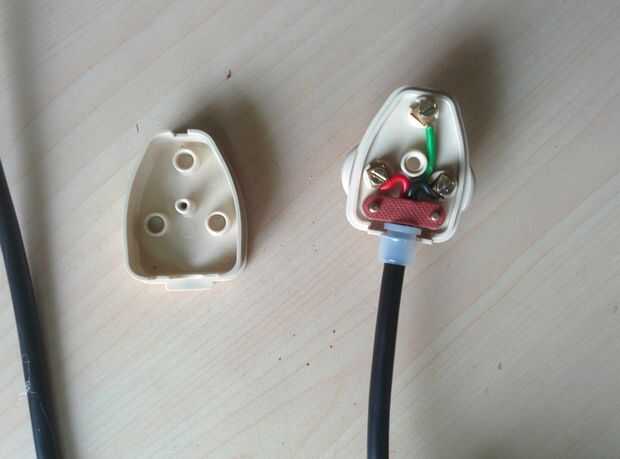

Conecte los 3 cables al enchufe de 3 clavijas. (Que se va a la toma de corriente)

Inserte el otro extremo en que los agujeros anteriores.

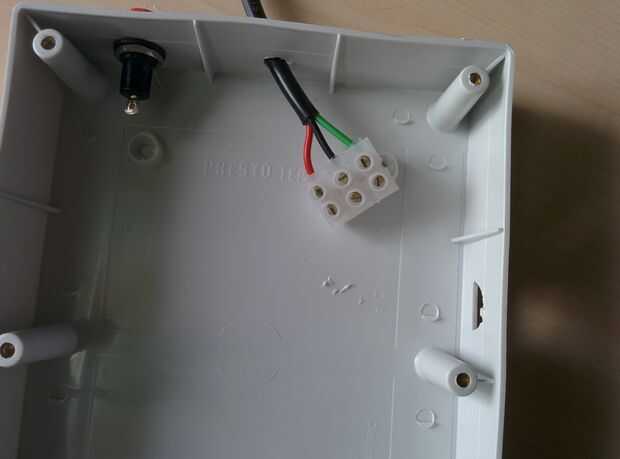

Los 3 cables están conectados a una terminales de 3 pines (proporcionará conexiones para SMPS)
