Toma de protoboard de tarjeta de SD de bricolaje barato (4 / 8 paso)

Paso 4: Una segunda fila temporalmente

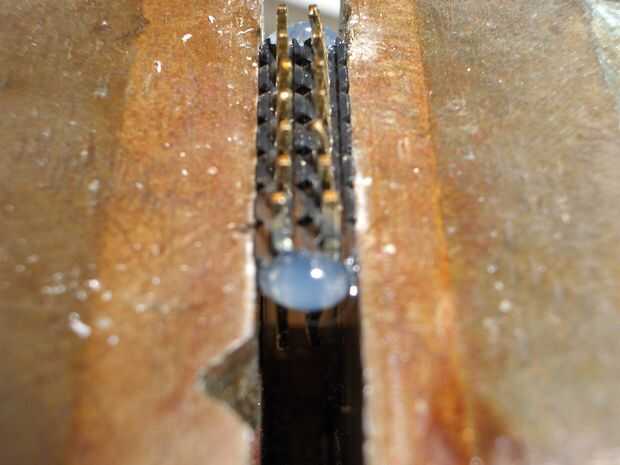

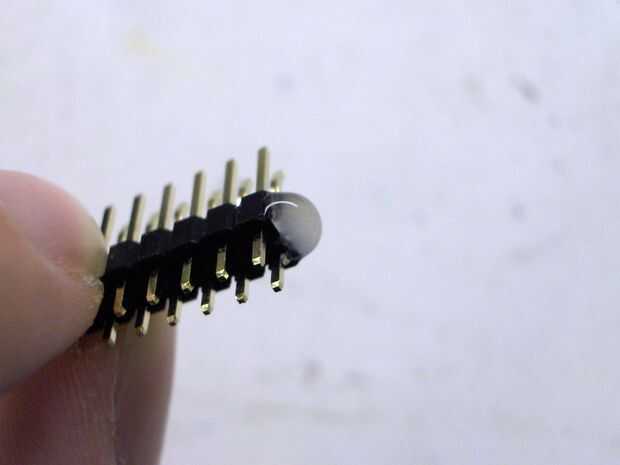

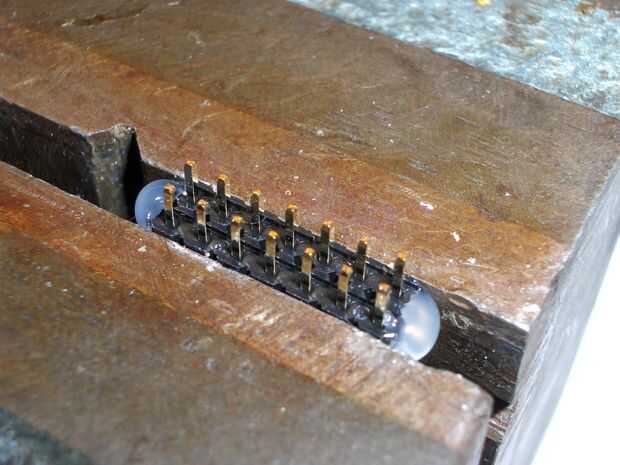

La segunda fila de encabezado es sólo un soporte. Vamos a línea de las clavijas así que esto funciona mejor, y por lo que es un limpiador soldadura trabajo. He utilizado una pequeña cantidad de pegamento caliente en cada extremo para mantenerlos juntos, pero cualquier método que deja la parte inferior de los pernos expuestos funcionará. Entonces pongo en la prensa otra vez porque tenemos que estirarlas un poco.

Asegúrese de que los pasadores se enfrentan a la dirección correcta, la curva debe ser en el interior del encaje.

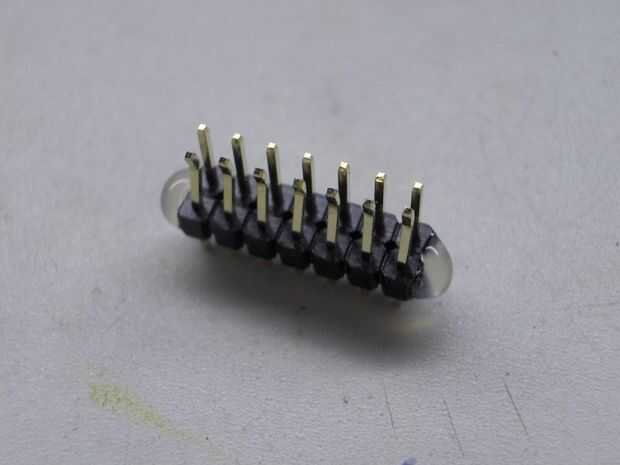

Así que el empalme de la soldadura es más fuerte y más limpio, tenemos que doblar las patas de la parte inferior un poco. De esta manera no llenar tanto espacio con soldadura de granos. Agarra ambos pernos y apretar sólo un poco, por lo que los pasadores están más cercanos juntos. Esto puede variar un poco y no es muy crucial que ser exactos.
