Toma de protoboard de tarjeta de SD de bricolaje barato (8 / 8 paso)

Paso 8: Extras

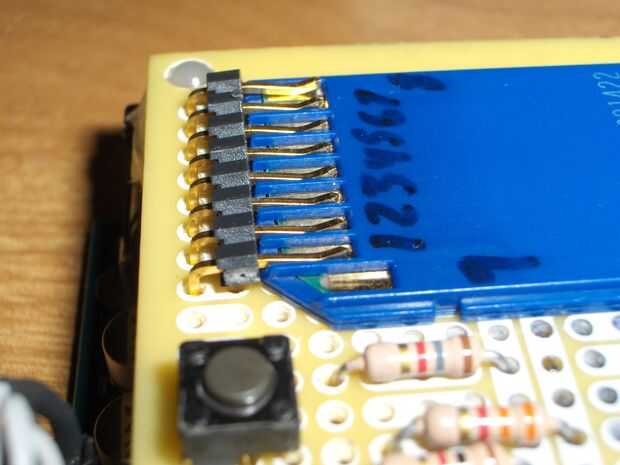

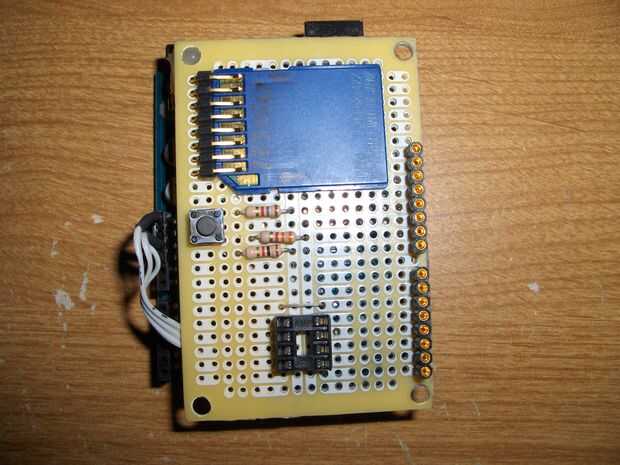

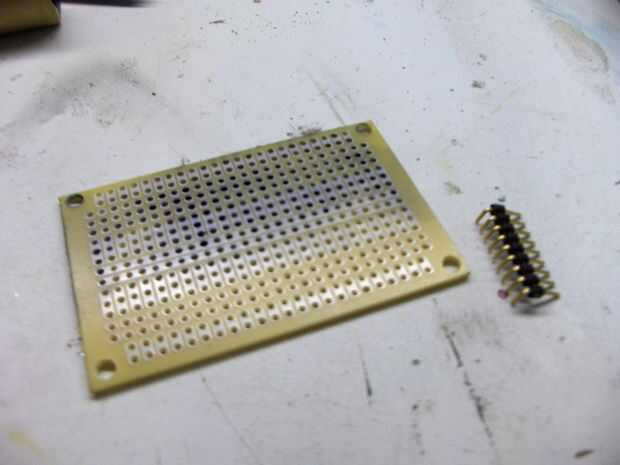

Después de una pequeña discusión en los comentarios y en otros lugares, he tomado un acercamiento más permanente a esta idea. He encontrado por doblar las patas de la misma manera para una sola fila de encabezado de ángulo recto y adjuntar a la PCB o perfboard, tiene un zócalo de SD plano y robusto. Esto es más adecuado para la versión final de un circuito, un circuito personalizado o un buen prototipo, sin esperar a la toma final de th. Te recomiendo doblar las patas un poco más en el primer paso para asegurar que todos están haciendo buen contacto. Doblando la espalda un poco más en el segundo paso es mejor así. Hice cada una individualmente con pinzas y sosteniendo los pasadores en visegrips este tiempo.

Además no hay codigo postal las patas en la placa base que puede corta contra algo! Eso es nunca una buena cosa.

Gracias a frollard por la idea!

También he incluido un PIN de una tarjeta SD por la petición. Aquí es el trato con los pernos. Una tarjeta SD tiene dos modos, SD y SPI. Específicos sobre estas se pueden encontrar fácilmente en la página de wikipedia SD card. Para Arduino, sin embargo, sólo el modo SPI puede utilizarse. El modo SPI sólo utiliza pernos 1-7, dejando fuera el pequeño y el empotrado (8 y 9). Modo SD reorganiza algunos pernos y utiliza a todos ellos.

Aquí está el pinout para el modo SPI:

..._._._._._._._._._.
.. /... 1.2.3.4.5.6.7.8|
/.. 9........................_|

1 - chip Select *
2 - datos de entrada *
3 - tierra
4 - 3V3
5 - reloj *
6 - tierra
7 - datos de salida *
8 - NC
9 - NC

son 3,3 v líneas de lógica. Todos, pero 7 son entradas a la tarjeta y así debe reducirse a 3, 3V de 5V al usar el Arduino Duemillenove. 7 es una salida, y el Arduino puede reconocer 3.3V como alta, así que no hay convertidor de voltaje es necesario aquí.

Wikipedia tiene gran información en tarjetas SD,
http://en.wikipedia.org/wiki/Secure_Digital_card
y pinouts.ru tiene un writeup buena en el pinout
http://pinouts.ru/Memory/sdcard_pinout.shtml
