Paso 2: Configuración de la pantalla Custom

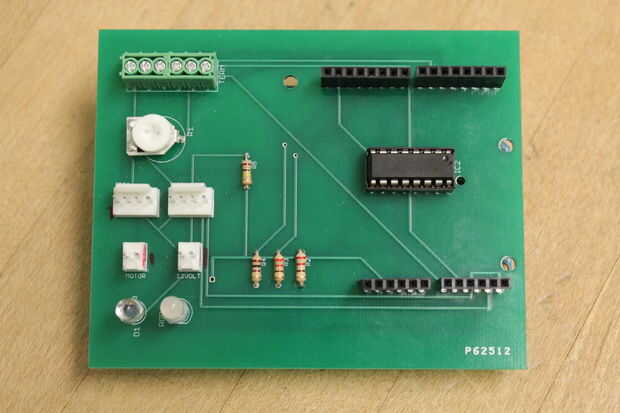

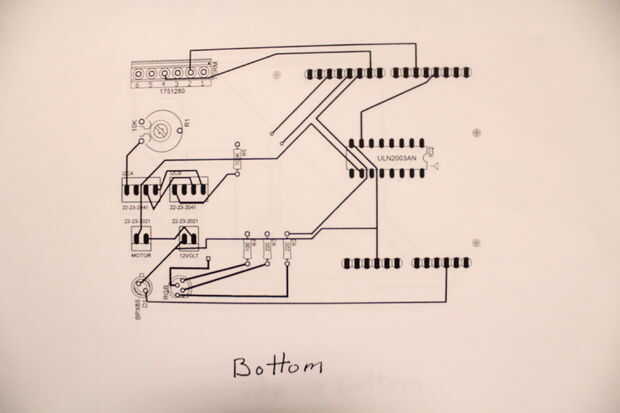

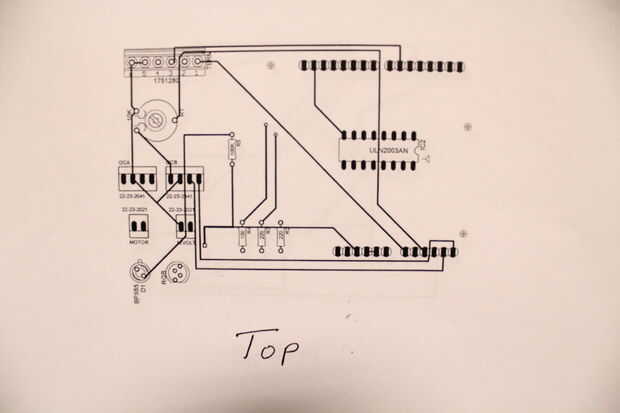

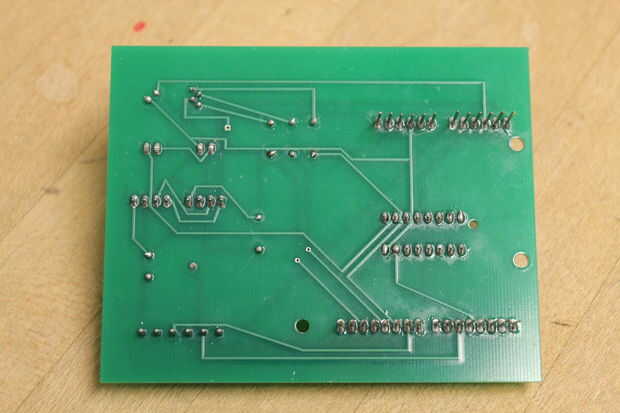

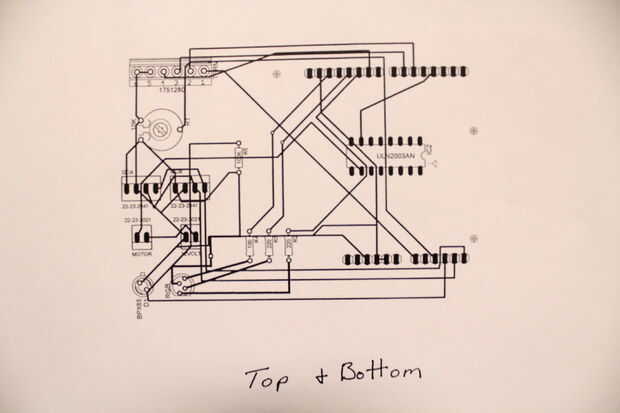

El escudo en los cuadros había sido modificado para requisitos particulares en nuestra clase para satisfacer las necesidades de nuestros. Parece un poco complicado, pero todo lo que tienes que prestar atención a son estas conexiones:

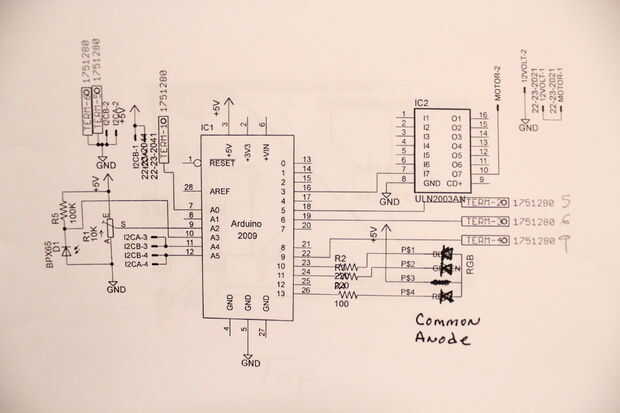

RGB LED se fija en la esquina inferior izquierda. Red enlaza a 100 ohms y al pin 13. Verdes se conecta a 220 ohms y al pin 11. Verde los ganchos a 220 ohms y el pin 10. Se facilita la hoja de datos para el LED - RGB ánodo común claro:
http://dlnmh9ip6v2uc.cloudfront.net/datasheets/Components/LED/YSL-R596AR3G4B5C-C10.pdf

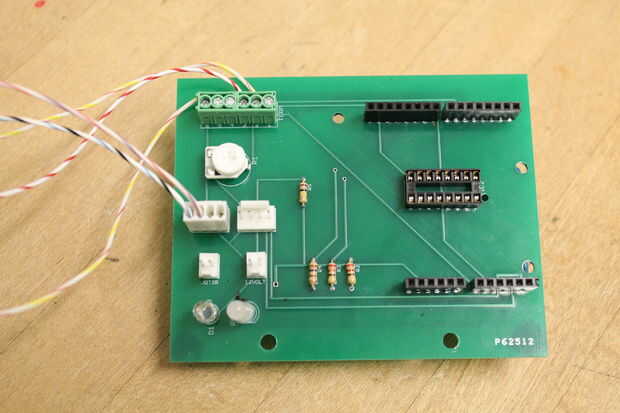

Los 6 tornillos en la esquina superior izquierda corresponde al término-60, 50 término, término-40, término 30, término-20, término-10 (de izquierda a derecha). He utilizado término-60 (que es tierra y ganchos hasta el pin 9 del relé), término-30 (ganchos hasta la señal de salida del detector de movimiento) y término-20 (ganchos hasta pin 2 del relé). Pronto llegaremos a relés.
El agujerito cerca de los LED RGB en el escudo (la foto real) está muy bien conectado a 5V de la energía de la Arduino.
Buscar en 12CA, los dos pernos de izquierda son 5V y tierra respectivamente. Éstas se utilizarán.
Una vez que tienes tu escudo listo, puede conectarlo a su Arduino.
