Paso 4: El Sensor de movimiento

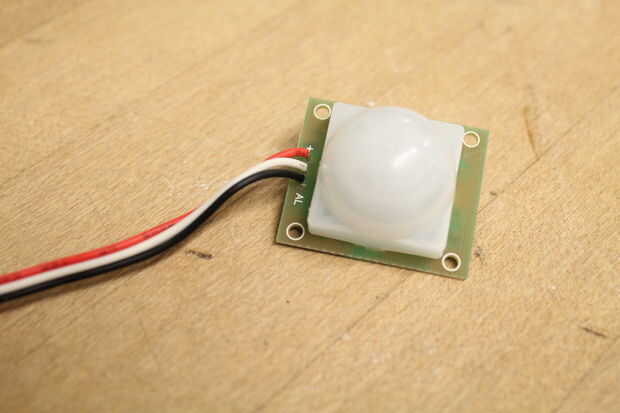

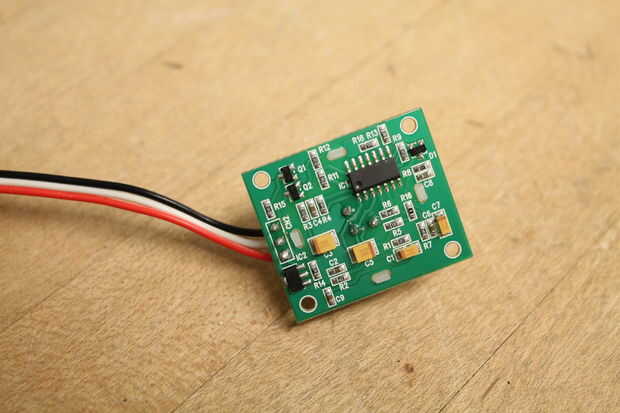

El Sensor de movimiento PIR de Sparkfun tiene tres cables (rojos, blancos y negros). Colores varían entre sensores de movimiento, pero esto es como las conexiones funcionan aquí:
Rojo--> Vcc
Blanco--> tierra
Negro--> señal de salida
VCC y señal de salida fueron conectados con una resistencia de pullup de 10K. Para aprender más sobre cómo funciona este sensor de movimiento, visite este sitio:
http://bildr.org/2011/06/pir_arduino/

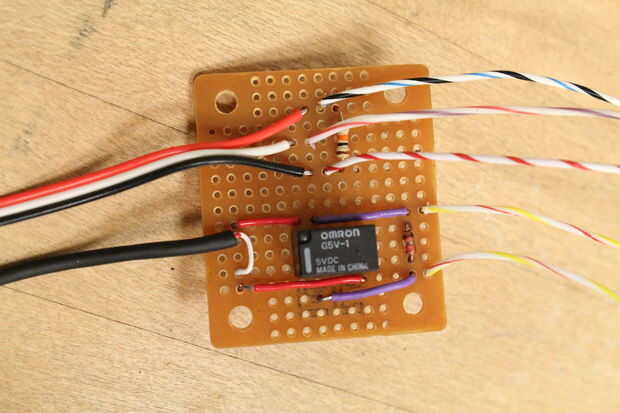

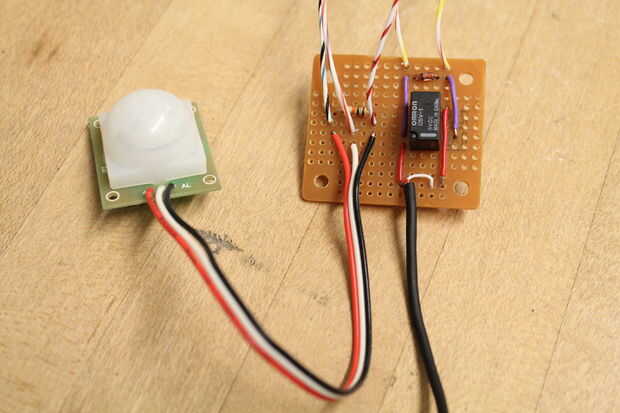

Conectado los cables del detector de movimiento sobre una pequeña placa de circuito, conectar los cables rojo y negro con un resistor de 10K y conectado el cable rojo a los 5V en el I2CA, el cable blanco a la tierra en 12CA del escudo personalizado y el cable negro a término-30.
